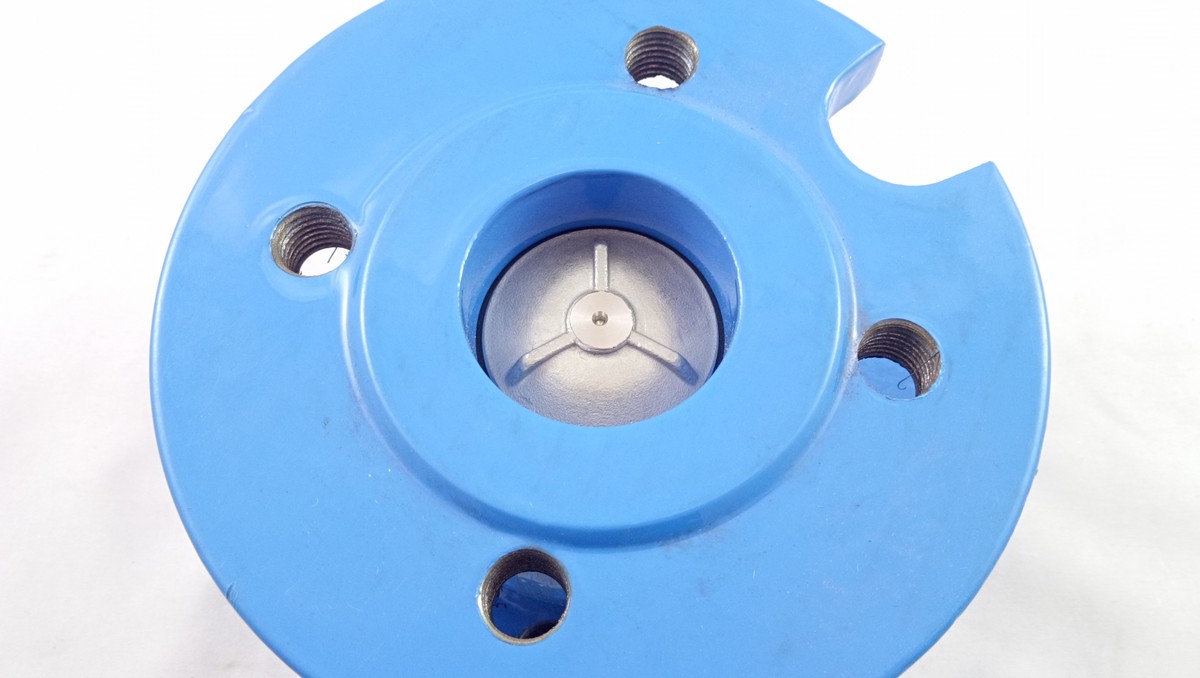

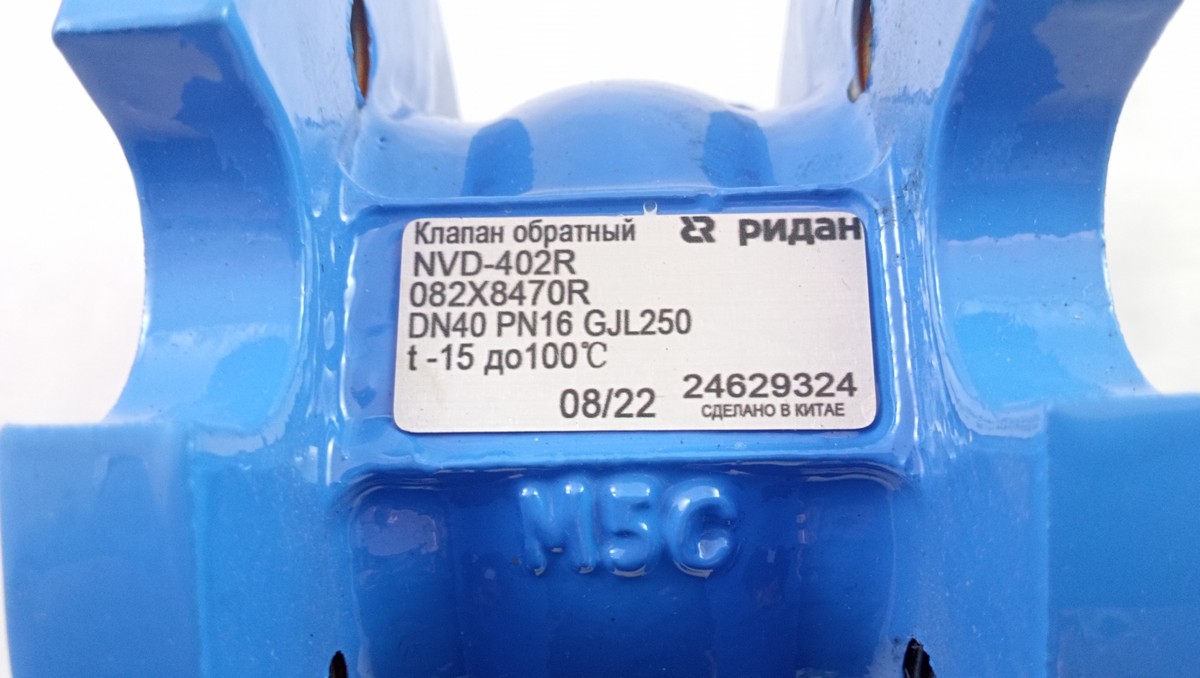

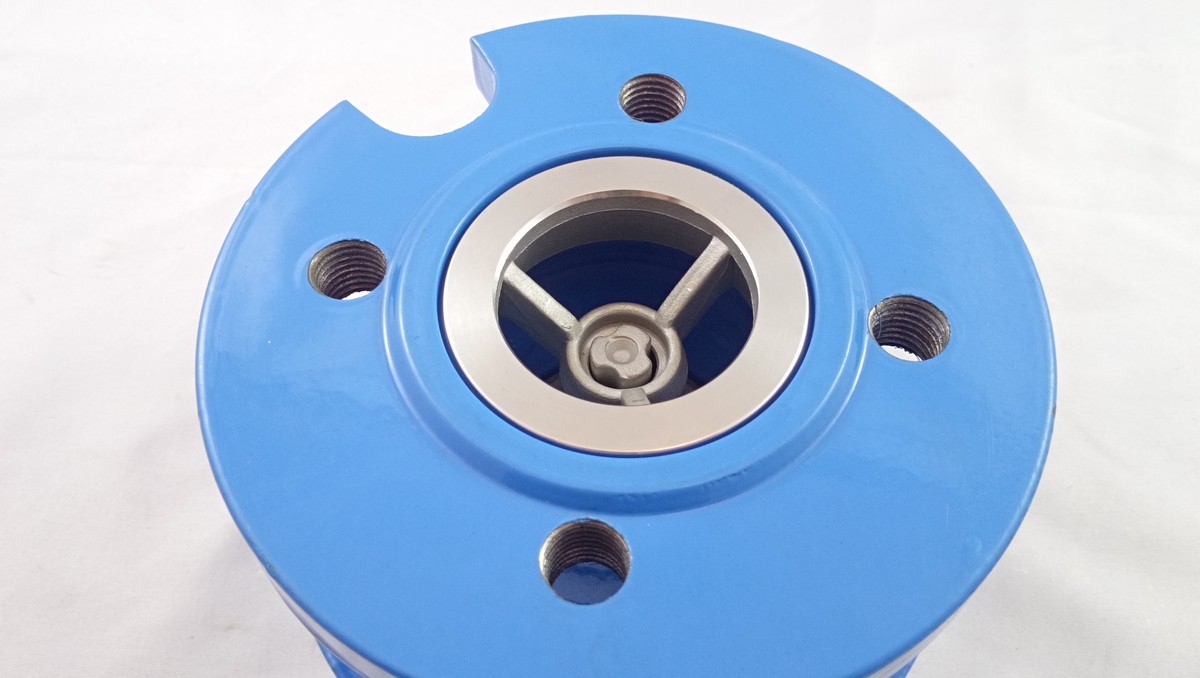

Ridan 082X8470R - NVD-402R PN16 DN40 Клапан обратный фланцевый пружинный с аксиальным затвором, чугун GJL250

Назначение изделия:
Клапаны обратные типов NVD-402R (далее- клапаны) служат для предотвращения обратного потока рабочей среды. Клапаны характеризуются низким сопротивлением. Они надежны, не вызывают шума и не создают гидравлического удара. Клапаны обратные не являются средством обеспечения пожарной безопасности.Рабочая среда: холодная вода, горячая вода, до 50% раствор гликоля, питьевая вода. Клапаны обратные изготовлен в соответствии ТУ 28.14.11-012-72323163-2022

Комплектность:
В комплект поставки входит:- клапан обратный; - упаковка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме)

• Шток    Корр.ст.сталь А351 CF8
• Тип присоединения к трубопроводу    Фланцевое
• Масса, кг, не более    45448
• Уплотнение    EPDM
• Номинальный диаметр (DN), мм    40
• Номинальное давление (PN), бар    16
• Корпус    Чугун GJL250
• Температура рабочей среды, °С    от -15 до +100
• Рабочая среда    Вода, гликолевые растворы до 50%
• A, мм    100
• Температура окружающей среды, °С    от -20 до +70
• D, мм    97
• C, мм    165
• Направляющая    Корр.ст.сталь А351 CF8
• Втулка    Латунь CW617N
• Пружина    Корр.ст.сталь AISI302
• Герметичность затвора (объем протечки/класс герметичности)    ГОСТ9544, Класс А
• Затвор клапана    Корр.ст.сталь А351 CF8
• Давление открытия клапана при движении потока вверх, мм.в.ст    639
• Давление открытия клапана при движении потока вниз, мм.в.ст    382
• Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст    510
• Давление открытия клапана при движении потока вверх (без пружины), мм.в.ст    125
• Гидравлическая характеристика (KVs), м3/ч    99
• P, мм    80
