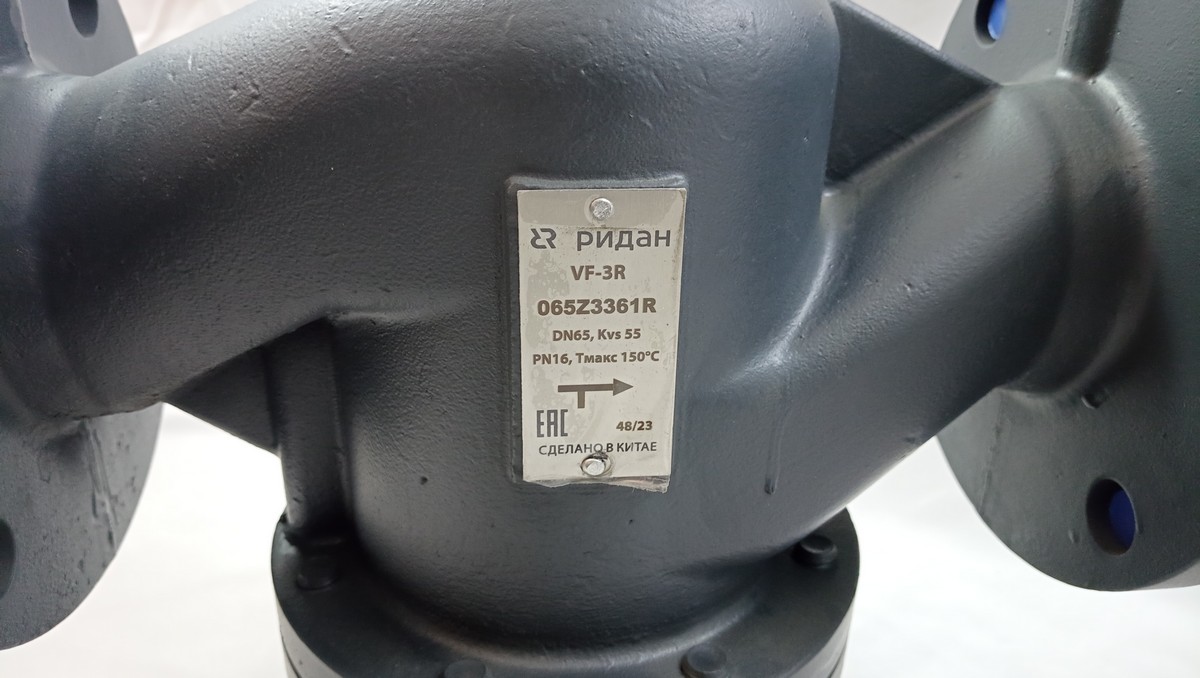

Ridan 065Z3361R1 - Клапан регулирующий Ридан VF-3R PN16 DN65 KVS55 T150, 3-х ход.разд., седельный, фланец,чугун

Назначение изделия:
VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптерас электроприводами: • ARV(E)–1000R (DN 15–50) • AMV(E)–1800R (DN 15-80) • AMV(E)–3000R (DN 65–150) • AMV(E)–6500R (DN 100–250) • AMV(E)–10KR (DN 100–300) в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя

Комплектность:
В комплект поставки входит:- клапан регулирующий седельный типа VF-3R; - упаковочная коробка; - паспорт и руководство по эксплуатации (предоставляется по запросу в электронной форме)

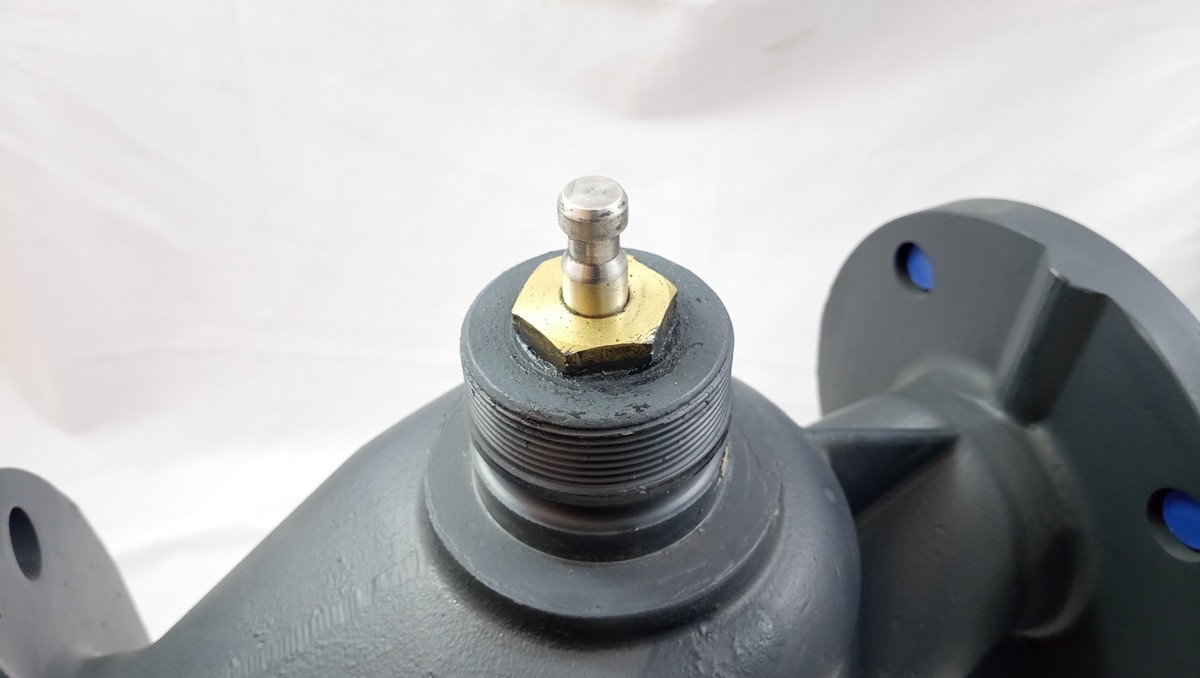

• Шток    Нержавеющая сталь
• L, мм    290

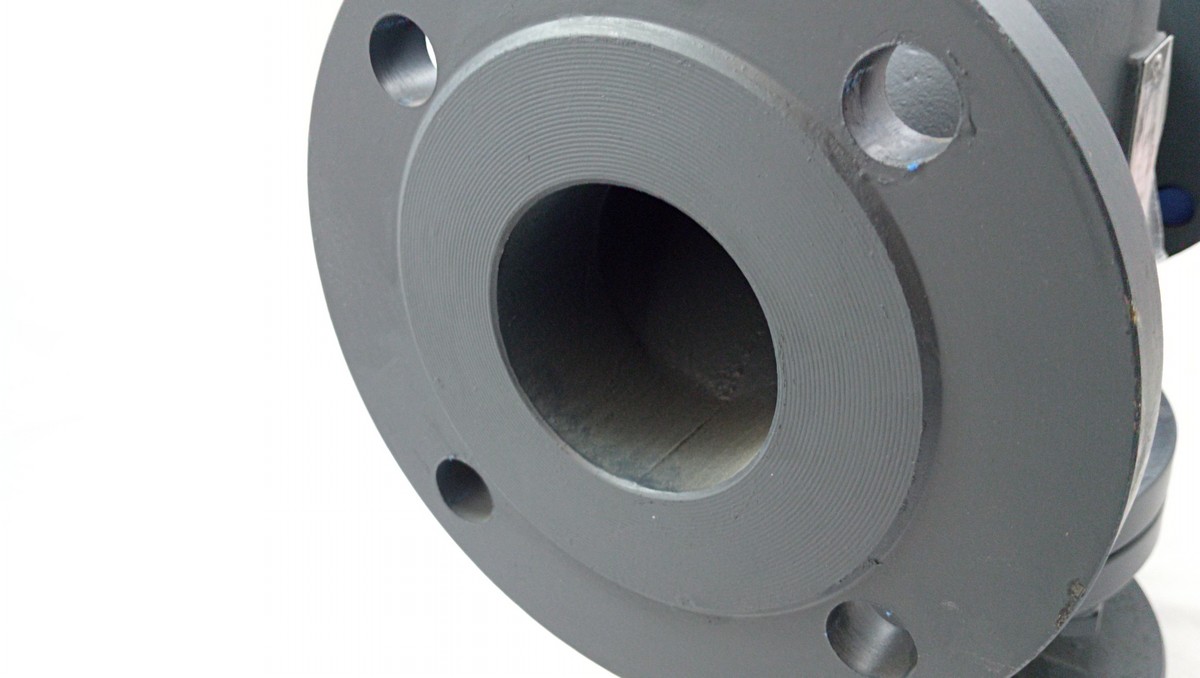

• Тип присоединения к трубопроводу    Фланцы, РN = 16 бар, по EN1092-2
• Масса, кг, не более    18
• Климатическое исполнение    Категория 3 по ГОСТ 15150-69
• Герметичность затвора (объем протечки / класс герметичности)    Не более 0,01% от kvs
• Уплотнение    PTFE, FPM
• Коэффициент начала кавитации    0.45
• Вид привода или регулирующего блока    ARV(E)–1000R (DN 15–50); AMV(E)–1800R (DN 15-80); AMV(E)–3000R (DN 65–150); AMV(E)–6500R (DN 100–250);AMV(E)–10KR (DN 100–300)
• Динамический диапазон регулирования    >50 : 1
• Номинальный диаметр (DN), мм    65
• Номинальное давление (PN), бар    16
• Корпус    Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
• Температура рабочей среды, °С    0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
• Рабочая среда    вода или 50% водный раствор гликоля
• Пропускная способность Kvs, м3/ч    55
• H2, мм    183
• H5, мм    77
• Ход штока, мм    20
• H’, мм    547
• Характеристика регулирования    проход А-АВ: логарифмическая; проход В-ВА: линейная
• Конус    Нержавеющая сталь
• PH среды    Мин. 7 , Макс 10
• D, мм    185
• H, мм    206
• n    4
• k, мм    145
• h, mm    66
• Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар    4 бара;
