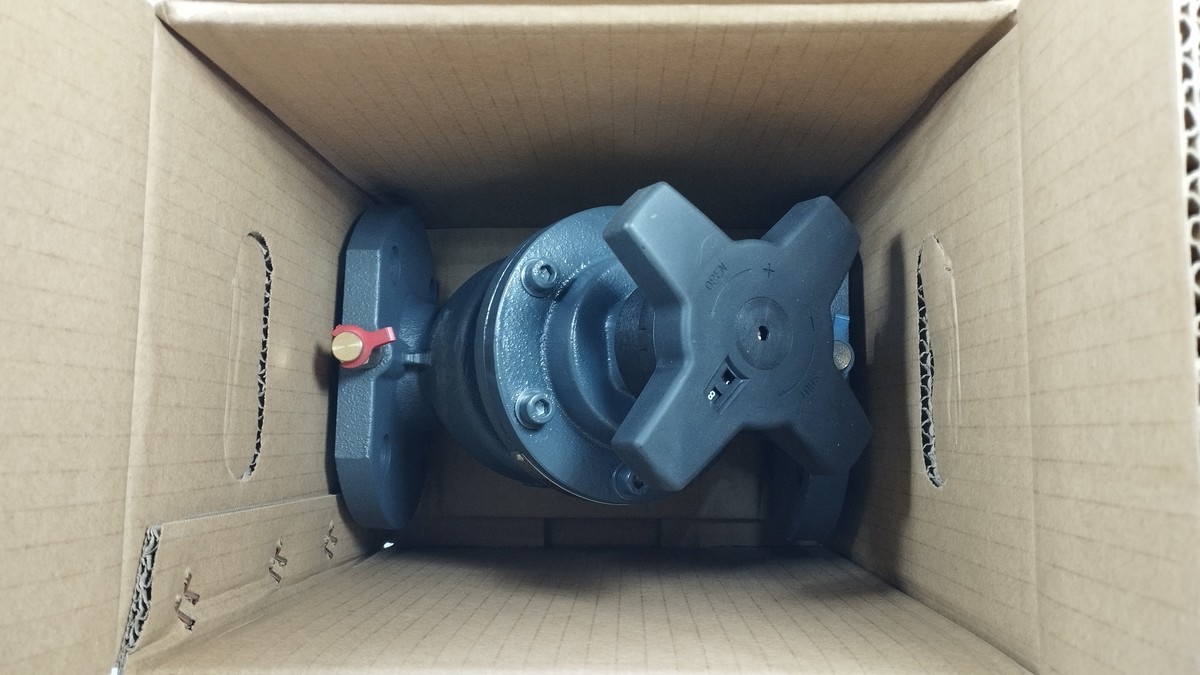

Ridan 003Z1161R - MNF-R DN50 ручной балансировочный клапан, фланцевый, PN16, Tmax 120C

Назначение изделия:

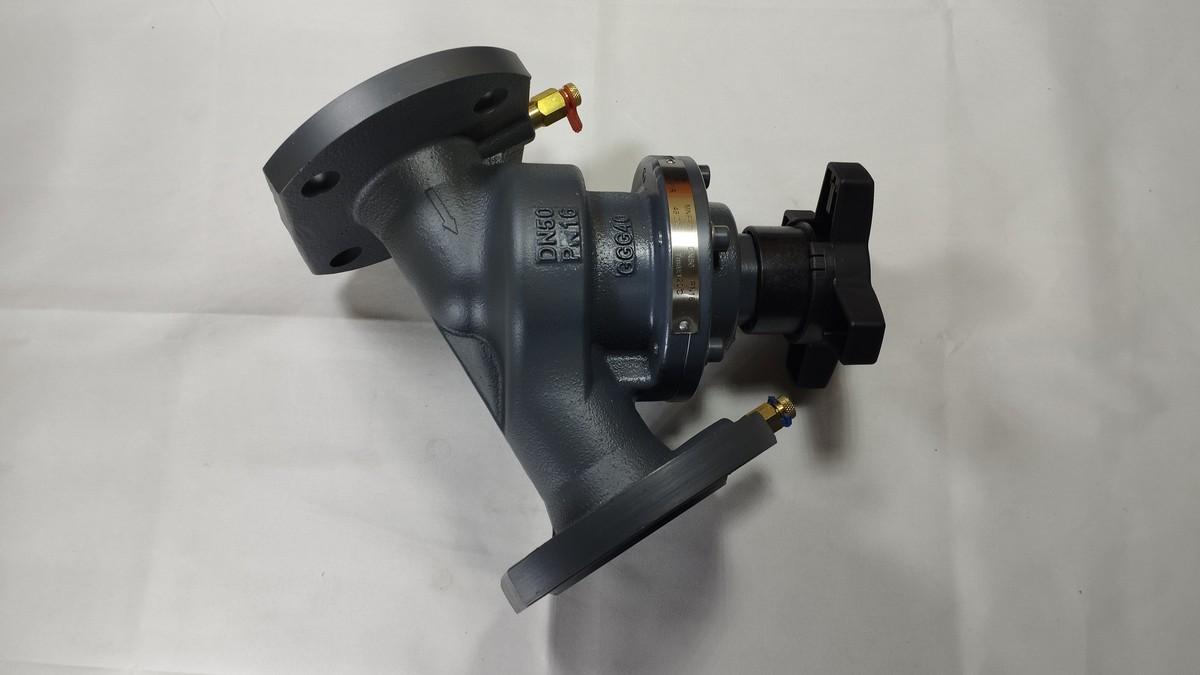

Рис. 1 Общий вид клапана типа MNF, модификация MNF-RКлапаны балансировочные типа MNF, модификация MNF-R (далее – клапан MNF-R) используются для монтажной наладки трубопроводных систем тепло - и холодоснабжения зданий и сооружений с целью обеспечения в них расчетного потокораспределения. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Клапаны MNF-R позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки. Клапаны оснащены герметичным затвором и игольчатыми измерительными ниппелями и могут одновременно использоваться в качестве запорной арматуры. Рабочие среды группы 1 и 2, жидкости - согласно ТР ТС 032/2013

Комплектность:
В комплект поставки входит:- клапан MNF-R; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронном виде)

• L, мм    230
• Тип присоединения к трубопроводу    Фланцы EN 1092-2
• Герметичность затвора (объем протечки / класс герметичности)    Класс А
• Уплотнение    EPDM
• Номинальный диаметр (DN), мм    50
• Номинальное давление (PN), бар    16
• Корпус    Чугун GGG40
• Температура рабочей среды, °С    120
• Рабочая среда    Вода и водные растворы гликоля 50%
• Максимально допустимый перепад давлений, бар    45413
• Пропускная способность Kvs, м3/ч    70.5
• H2, мм    204
• D, мм    125
• Золотник клапана    Чугун GGG40
• ?G, мм    95
• ?d x n    19x4
