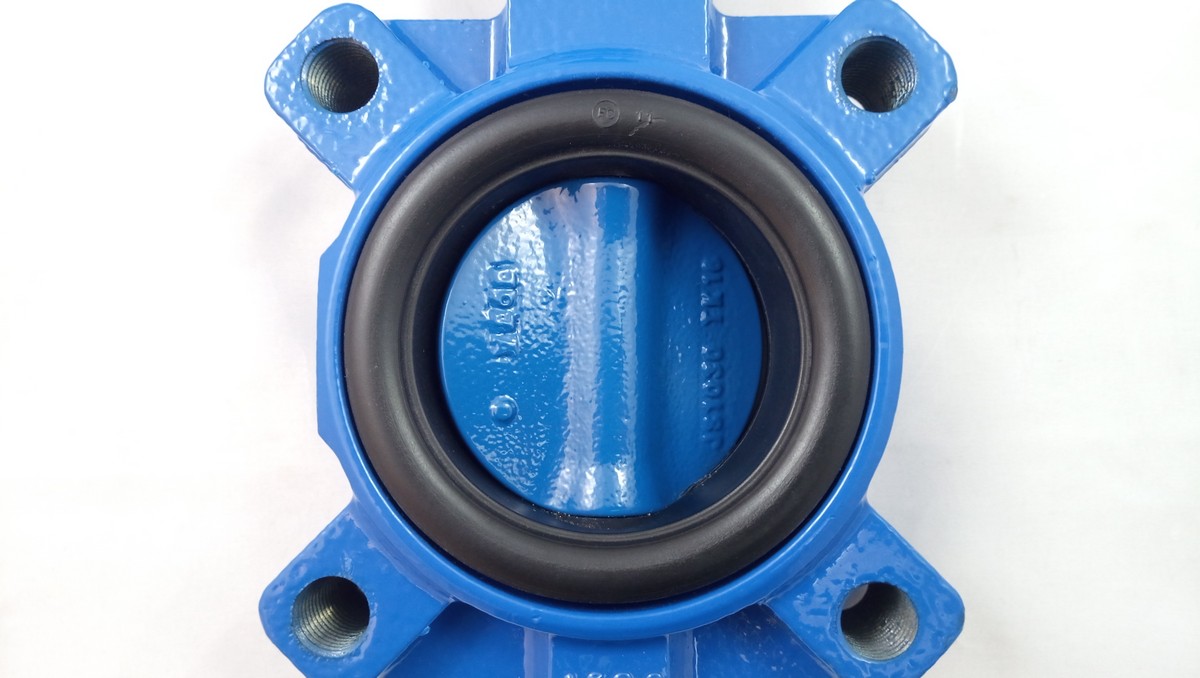

Danfoss 065B8411 - VFY-LH затвор дисковый DN65 PN16 корп. GG25 с резьб. проуш.; Диск- GGG40 с эпокс; упл. EPDM; С рукояткой Использовать ответные фланцы по ГОСТ 33259-2015 исполнение В, тип 11

Назначение изделия:
Затворы дисковые типа VFY модификации VFY-LH (далее - затворы VFY или затворы) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор VFY не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство

Комплектность:
В комплект поставки входит:- затвор дисковый в комплекте с рукояткой; - упаковка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме)

• Шток    Сталь ASTM 420
• Запорный элемент (шар, диск, золотник)    Высокопрочный чугун с эпоксидным покрытием
• Тип присоединения к трубопроводу    Резьбовые проушины
• Масса, кг, не более    45295
• Герметичность затвора (объем протечки / класс герметичности)    ГОСТ 9544-2015 Класс А
• B, мм    178
• Номинальный диаметр (DN), мм    65
• Номинальное давление (PN), бар    16
• Корпус    Серый чугун GG25
• Температура рабочей среды, °С    от -10 до +120
• Рабочая среда    Холодная вода, 50% гликоль, горячая вода, питьевая вода
• A, мм    70
• Температура окружающей среды, °С    от -10 до +40
• D, мм    46
• Максимальное рабочее давление среды при температуре +20С (Рр), бар    16
• Дополнительные требования    Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением
• E, мм    45
• Кольцевое уплотнение    Нитрил
• C, мм    200
• D2, мм    13
• D1, мм    55
• Температура транспортировки и хранения, С    От -40 до +50
• Стопорное кольцо    Нержавеющая сталь ASTM 420/ Ствль XC75
• Седловое уплотнение    EPDM
• Применяемые ответные фланцы (поставляется силами заказчика)    по ГОСТ 33259-2015 исполнение В тип 11

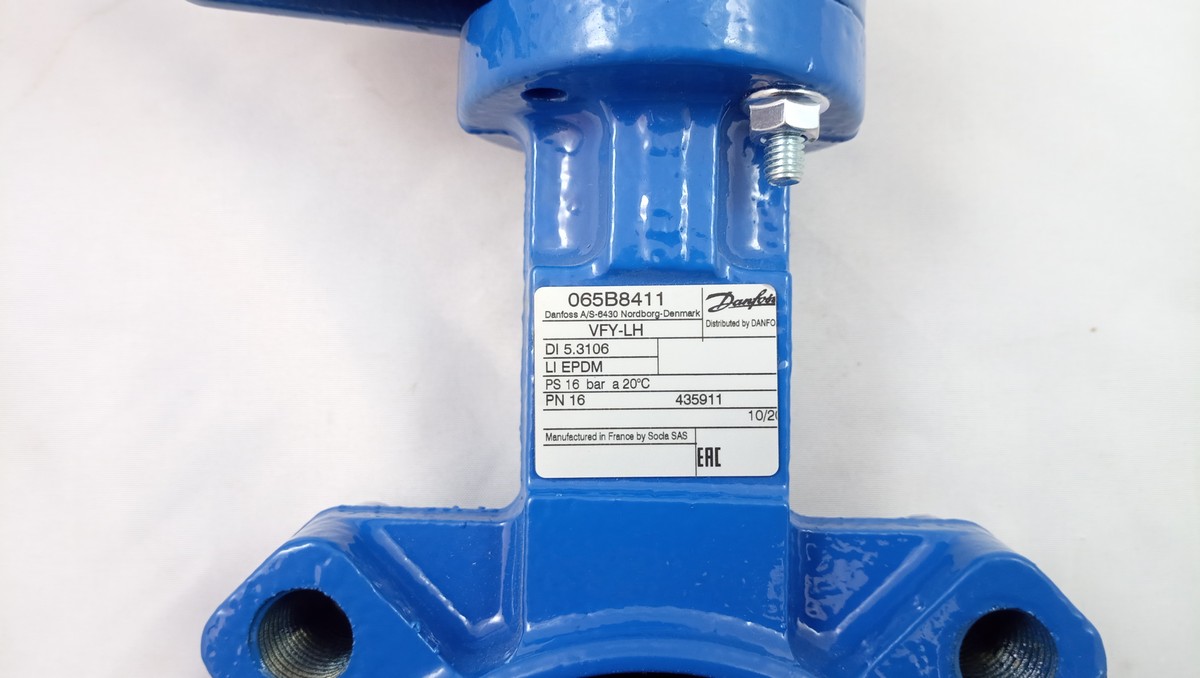

• Шильдик    Алюминий или металлизированная пленка
• Пробное (испытательное) давление согласно ГОСТ 356, бар    24
• Крепеж для присоединения к трубопроводу (поставляется силами заказчика)    Болт M16x40 Ст.35 - 8 шт., Шайба 16 - 8 шт
• Макс. допустимое давление, для затвора, установленного в конце трубопровода, бар    12
• Втулка    IXEF
• Защитная втулка    IXEF 50 FV/ нерж. сталь SS304
• Верхний антифрикционный подшипник    Оцинкованная сталь + тефлон
• Нижний антифрикционный подшипник    Оцинкованная сталь + тефлон
