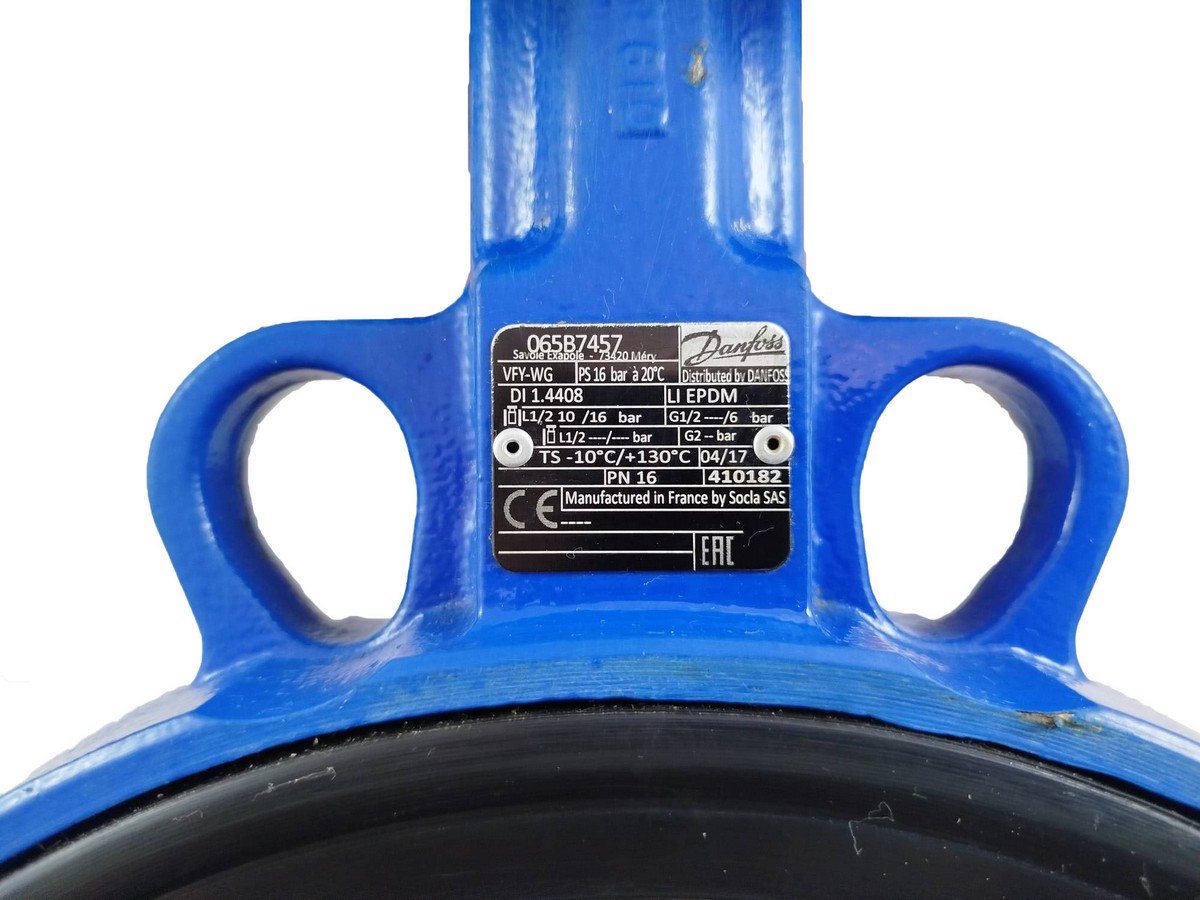

Danfoss 065B7457 - VFY-WG PN16 DN250 CI/SS/EPDM

Назначение изделия:
Затворы дисковые типа VFY-WG (далее - затворы VFY или затворы) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках.Затворы VFY предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор VFY не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство

Комплектность:
В комплект поставки входит:- затвор дисковый в комплекте с редуктором; - упаковка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме)

• Шток    Сталь ASTM 420
• Запорный элемент (шар, диск, золотник)    Сталь AISI 316
• Тип присоединения к трубопроводу    Центрирующие проушины
• Масса, кг, не более    45347
• Герметичность затвора (объем протечки / класс герметичности)    ГОСТ 9544-2015 Класс А
• B, мм    429
• Номинальный диаметр (DN), мм    250
• Номинальное давление (PN), бар    16
• Корпус    Серый чугун GG29
• Температура рабочей среды, °С    от -10 до +130
• Рабочая среда    Холодная вода, 50% гликоль, горячая вода, питьевая вода
• A, мм    196
• Температура окружающей среды, °С    от -10 до +40
• D, мм    68
• Максимальное рабочее давление среды при температуре +20С (Рр), бар    16
• Дополнительные требования    Запрещена эксплуатация затвора без рукоятки, редуктора или привода.Запрещается демонтаж рукоятки, редуктора или привода затвора на работающем трубопроводе или находящимся под давлением
• Кольцевое уплотнение    Нитрил
• C, мм    239
• D2, мм    92
• D1, мм    242
• Температура транспортировки и хранения, С    От -40 до +50
• Стопорное кольцо    Нержавеющая сталь ASTM 420/ Сталь XC94
• Седловое уплотнение    EPDM
• Применяемые ответные фланцы (поставляется силами заказчика)    по ГОСТ 33259-2015 исполнение В тип 01, тип 11
• Шильдик    Алюминий или металлизированная пленка
• Пробное (испытательное) давление согласно ГОСТ 356, бар    24
• Крепеж для присоединения к трубопроводу (поставляется силами заказчика)    Шпилька A M24x190.60 Ст.35 - 12 шт., Гайка М24 - 24 шт., Шайба 24 - 24 шт
• ?E, мм    250
• Защитная втулка    IXEF 50 FV/ нерж. сталь SS304
• Верхний антифрикционный подшипник    Оцинкованная сталь + тефлон
• Нижний антифрикционный подшипник    Оцинкованная сталь + тефлон
