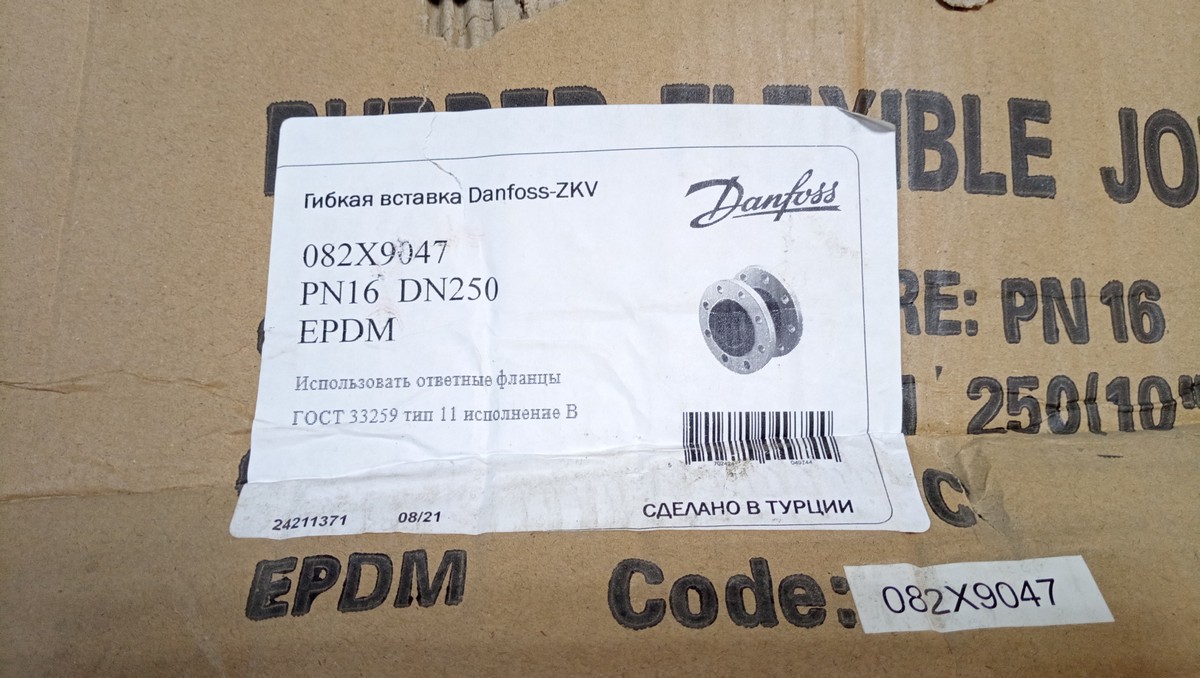

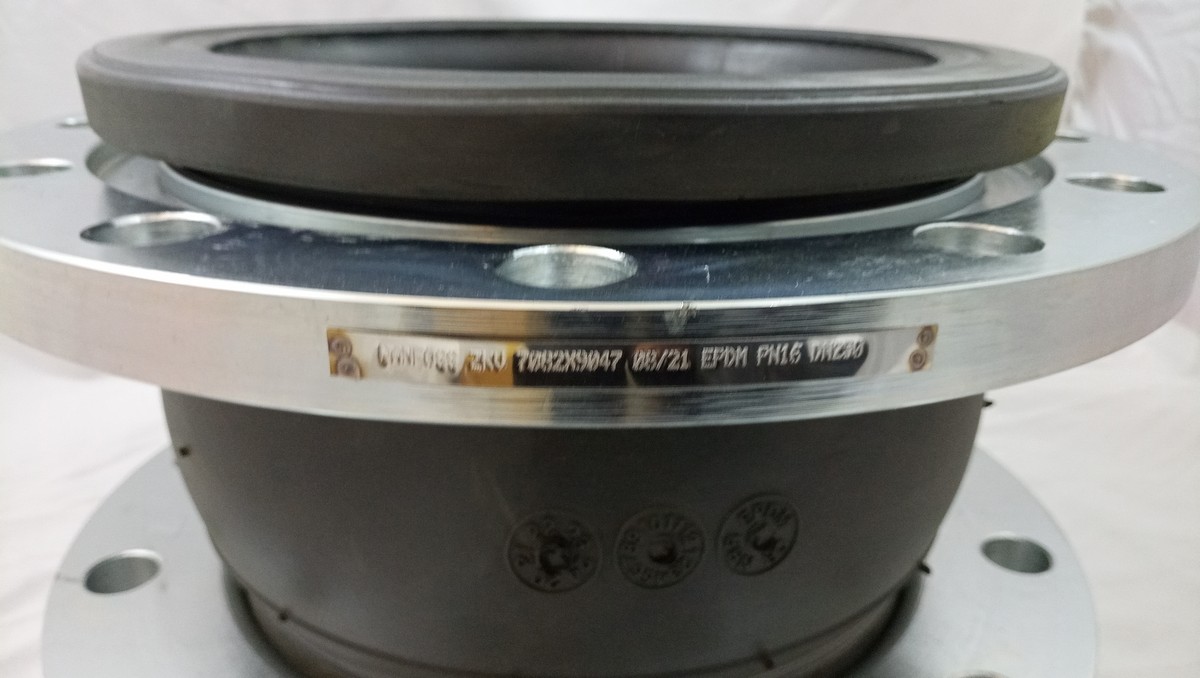

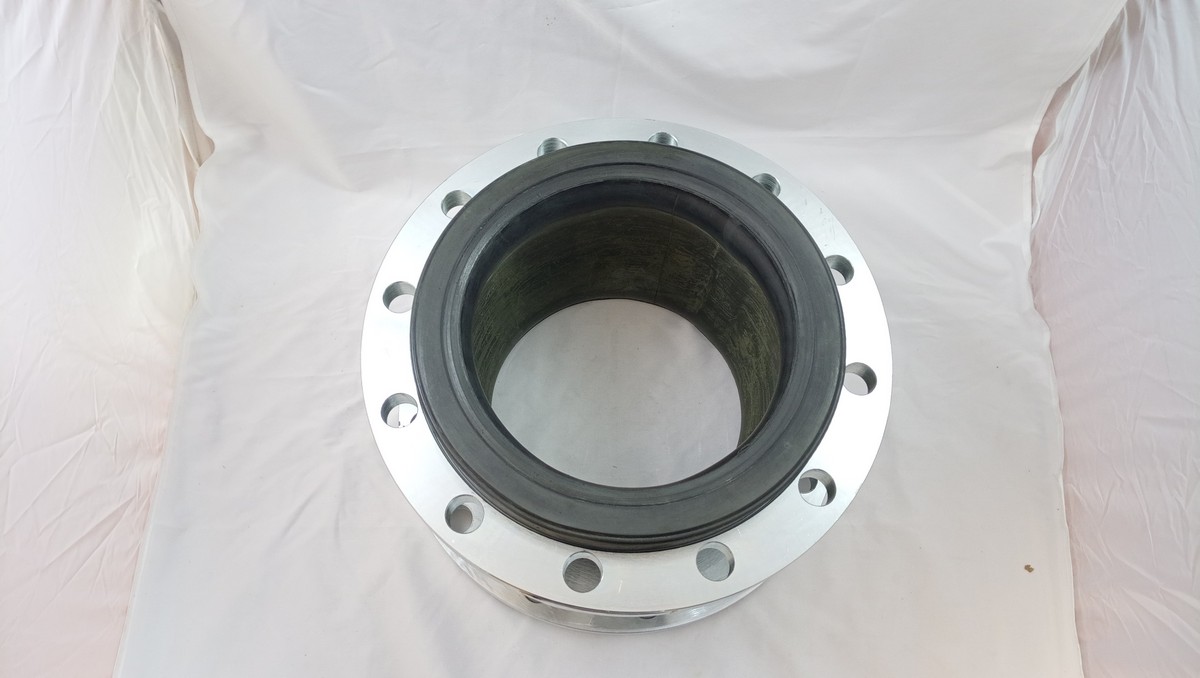

Danfoss 082X9047 - Гибкая антивибрационная вставка Danfoss-ZKV EPDM PN16 DN250

Назначение изделия:
Гибкие вставки типа Danfoss ZKV (далее - гибкие вставки или вставки) применяются в системах питьевого водоснабжения, хозяйственно-бытовой канализации, в системах теплоснабжения и в промышленных системах и служат для уменьшения шумов и для предотвращения передачи механических вибраций по трубопроводным системам (например, от насосного оборудования).Гибкие вставки не являются средством обеспечения пожарной безопасности. По запросу для гибких вставок поставляется комплект контрольных стержней, который используется в целях ограничения предельных деформаций вставки. При выборе материалов применяемых гибких вставок следует пользоваться общими данными по их стойкости к рабочим средам и воздействию внешних факторов. Рекомендуем запрашивать о применимости гибких вставок в каждом случае

Комплектность:
В комплект поставки входит:- гибкая вставка в сборе; - упаковочная коробка; Комплект контрольных стержней* (не входит в комплект поставки гибких вставок, поставляются по заказу): - 2 стержня; - 4 фасонные детали; - 4 гайки; - 4 прокладки (резина); - 4 шайбы. * для гибких вставок (от DN200 до DN600 следует применять 2 комплекта контрольных стержней на одну вставку)

• L, мм    230
• Тип присоединения к трубопроводу    Фланцевое
• Масса, кг, не более    25
• Номинальный диаметр (DN), мм    250
• Температура рабочей среды, °С    от -20 до +100
• Рабочая среда    вода, горячая вода, питьевая вода, гликолевые растворы до 50%
• Температура окружающей среды, °С    от -20 до +70
• Дополнительные требования    При монтаже строго соблюдать требования раздела Указаний по монтажу и наладке Руководства по эксплуатации. Не допускается нанесение лакокрасочных, клеевых покрытий и иных материалов, взаимодействующих с материалом гибкого элемента вставки
• Условия транспортировки и хранения    Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от -10°С до +50°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при температурах от -40°С до +50°С кратковременно
• Ответные фланцы (обеспечиваются силами заказчика)    По ГОСТ 33259-2015, исполнение В, тип 11
• Требуемое количество комплектов контрольных стержней, шт    2
• Значение давления рабочей среды, при котором обязательна установка контрольных стержней, бар    9.300000000000001
• Гибкий элемент    EPDM/ каучук, армированный нейлоновой нитью
• Пространственное монтажное положение    Любое
• Момент затяжки крепежа на фланцах вставки при установке, Н*м    1 этап - затянуть гайки вручную; 2 этап - протянуть динамометрическим ключом с моментом 60 Н*м; 3 этап- протянуть динамометрическим ключом с моментом 100 Н*м
• Диапазон рабочих давлений, бар    до 16 бар (Вакуум от 640 мм. р.ст) - см. Диаграмму 'Температура-Давление' в Руководстве по эксплуатации
• Код комплекта контрольных стержней (поставляются отдельно под заказ)    082X9017
• Номинальное давление (PN),бар    16
