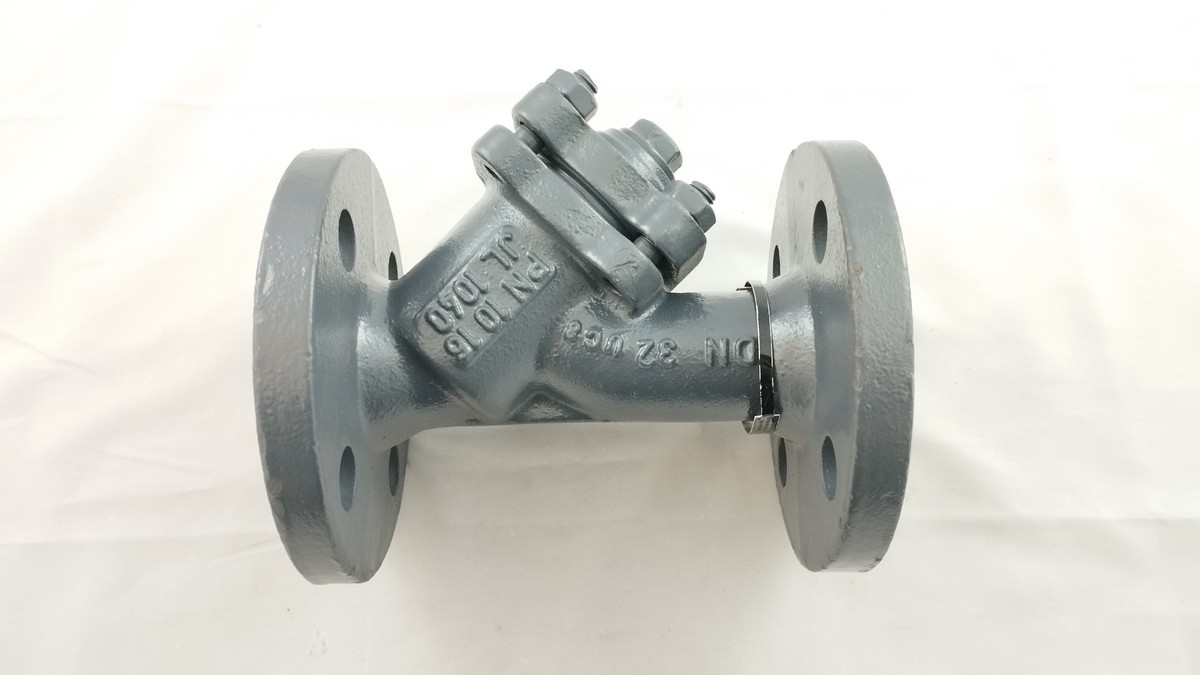

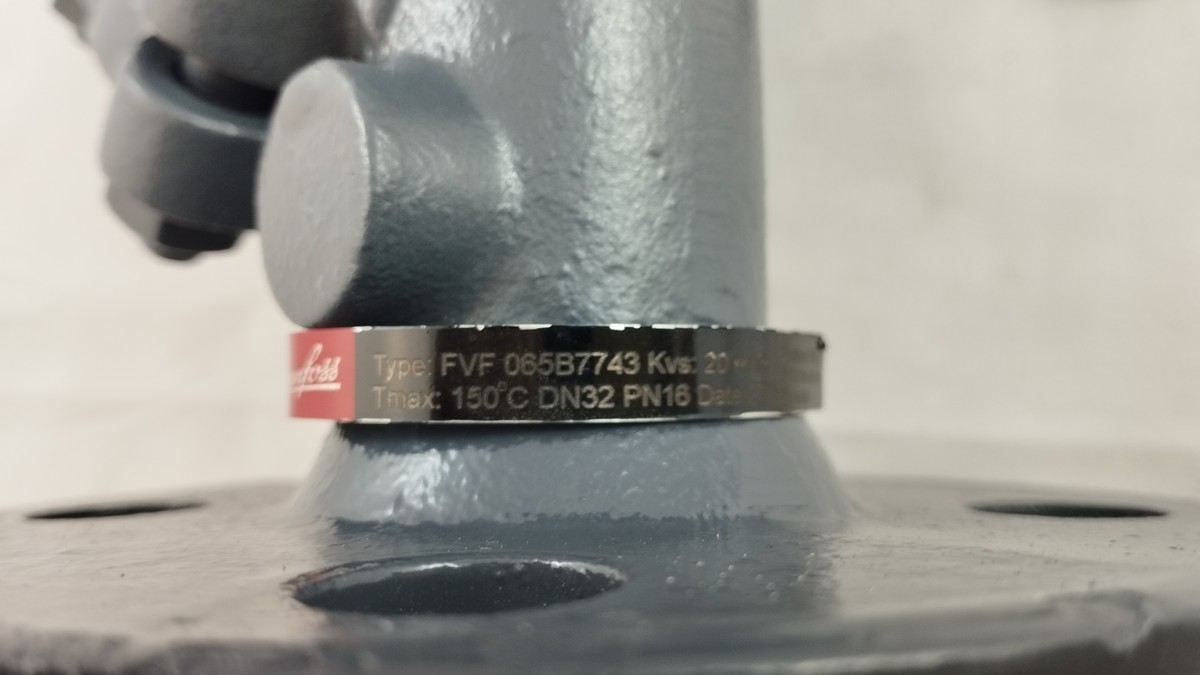

Danfoss 065B7743 - Фильтр сетчатый FVF Ду32 с пробкой, чугун, фланцевый, Ру16

Назначение изделия:
Фильтры сетчатые типа FVF предназначены для установки перед регулирующей арматурой, расходомерами, насосами с “мокрым” ротором электродвигателя и другими устройствами с повышенными требованиями к чистоте проходящей через них воды систем отопления, теплоснабжения, горячего и холодного водоснабжения, для механической очистки рабочей среды от грязи, ржавчины, стружки и т.п.Фильтры сетчатые типа FVF могут быть оснащены магнитными вставками или дренажными кранами, обеспечивающими быструю и эффективную очистку фильтра

Комплектность:
В комплект поставки входит:- фильтр сетчатый тип FVF; - паспорт (предоставляется в электронном виде по запросу); - руководство по эксплуатации (предоставляется в электронном виде по запросу); - инструкция по монтажу

• L, мм    180
• Масса, кг, не более    5
• Пропускная способность Kvs, м?/ч    20
• Номинальный диаметр (DN), мм    32
• Номинальное давление (PN), бар    16
• Температура рабочей среды, °С    -10..+150
• Рабочая среда    вода, водный раствор гликоля (до 50%)
• Присоединение к трубопроводу    фланцы
• Материал корпуса    Серый чугун EN-GJL-250 (GG-25)
• ?D, мм    32
• H?, мм    135
• D, мм    140
• H, мм    90
• Фильтрующий элемент сетка    Нержавеющая сталь, мат. № 1.4301
• Размер ячейки сетки, мм    0.87
• Размер ячейки сетки, мм (мелкая)    0.25
• Количество ячеек сетки    64
• Количество ячеек сетки (мелкая)    625
• Материал прокладки    Графит
• Спускной кран    Необесцинковывающаяся латунь CuZn36Pb2As
• d, mm    19
• dk, мм    100
• Гидравлическая характеристика с магнитной вставкой (KVs), м?/ч    18
• Гидравлическая характеристика (KVs), м?/ч (мелкая ячейка)    18
• Гидравлическая характеристика с магнитной вставкой (KVs), м?/ч (мелкая ячейка)    16
