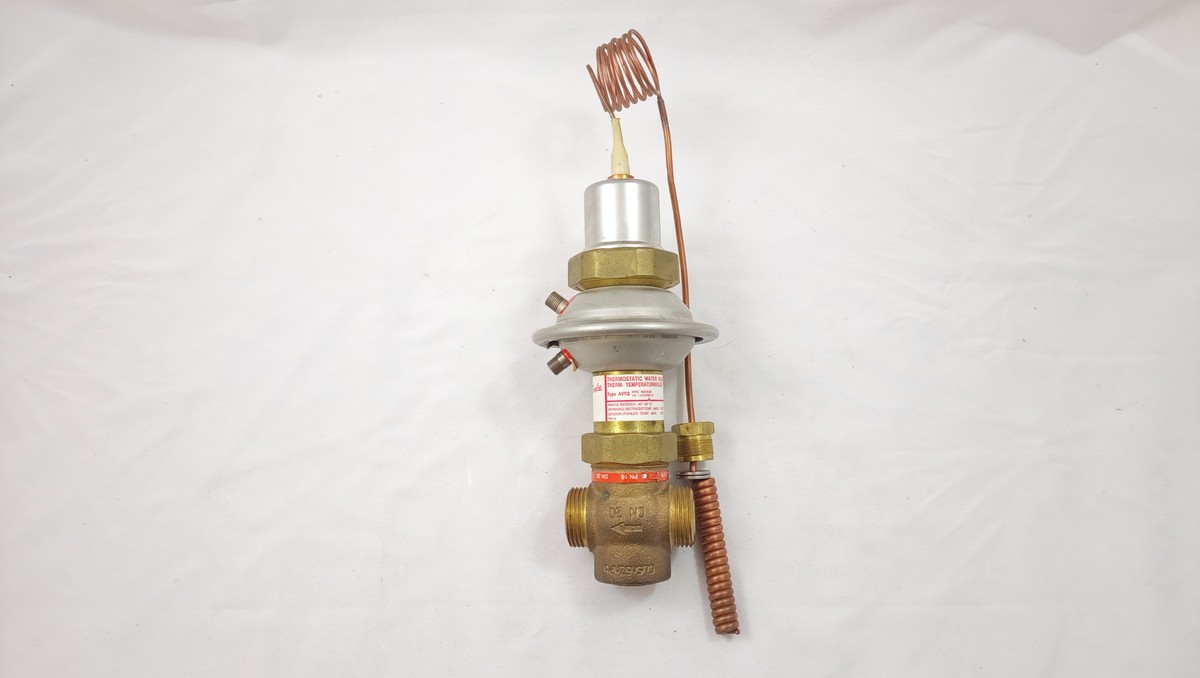

Danfoss 003L7020 - Регулятор температуры AVTQ Ду 20

Назначение изделия:
Клапан-регулятор температуры типа AVTQ — регулятор прямого действия с устройством для коррекции его работы в зависимости от расхода нагреваемой воды. Клапан-регулятор температуры типа AVTQ предназначен для установки на скоростных водоподогревателях (как правило, пластинчатых) в системах горячего водоснабжения (ГВС) при отсутствии контура циркуляции

Комплектность:
В комплект поставки входит:- клапан-регулятор температуры типа AVTQ; - упаковочная коробка; - инструкция по монтажу и эксплуатации; - паспорт (предоставляется по запросу в электронной форме)

• Шток    Хромоникелевая сталь
• Тип присоединения к трубопроводу    Цилиндрическая наружная трубная резьба по ISO 228/1
• Масса, кг, не более    21610
• Климатическое исполнение    Категория 3 по ГОСТ 15150-69
• Герметичность затвора (объем протечки / класс герметичности)    <0,05(При Т = 10 °С.)
• Уплотнение    EPDM
• Коэффициент начала кавитации    ? 0,6
• Седло    Хромоникелевая сталь
• Динамический диапазон регулирования    4.167361111111111
• Пропускная способность Kvs, м?/ч    45325
• Номинальный диаметр (DN), мм    20
• Номинальное давление (PN), бар    16
• Корпус    Красная бронза (Rg5)
• Температура рабочей среды, °С    2–100-Для первичного контура (клапан регулятора); 2–90- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ
• Рабочая среда    Вода или 30% водный раствор гликоля-Для первичного контура (клапан регулятора); Водопроводная вода (содержание хлора не более 200 ppm- Для вторичного контура (клапан AVDO) и диафрагменного элемента AVTQ
• Максимально допустимый перепад давлений, бар    6
• PH среды    Мин. 7, макс. 10 (В случае, если рН нагреваемой воды меньше 7, то ее показатель жесткости должен быть больше 1.)
• L?, мм    70
• Золотник    Необесцинковывающаяся латунь BS 2874
• Корпус регулирующей диафрагмы    Хромоникелевая сталь
• L2, мм    45439
• L3, мм    40
• Макс. перепад давлений на клапане, преодолеваемый приводами, бар    12
• Вставка клапана    Необесцинковывающаяся латунь BS 2874
• Температурный датчик    Медь
• Диапазон настройки Трег., °С    45 – 60
• Комплект поставки    В комплект входит сальник термодатчика и фитинги для импульсных трубок ?6 x 0,8 мм. (Трубки в комплект не входят.)
• Максимальная температура датчика, °C    130
• Постоянная времени по EN 14597, с    4
• Макс. скорость нагреваемой воды вокруг датчика температуры, м/с    45413
• Длина капиллярной трубки температурного датчика    1
• Тарелка диафрагмы    Хромоникелевая сталь
• Шток диафрагмы    Необесцинковывающаяся латунь BS 2874
• Сальник корпуса диафрагменного элемента    Корпус: Необесцинковывающаяся латунь BS 2874; Шток: Хромоникелевая сталь
• Сальник датчика    Необесцинковывающаяся латунь BS 2874
• Уплотнение сальника    EPDM
• Заполнение    Двуокись углерода (СО2)
• Размеры присоединительной резьбы по стандарту ISO 228/1, a    G 1 A
• Размеры присоединительной резьбы по стандарту ISO 228/1, b    G 1 A
