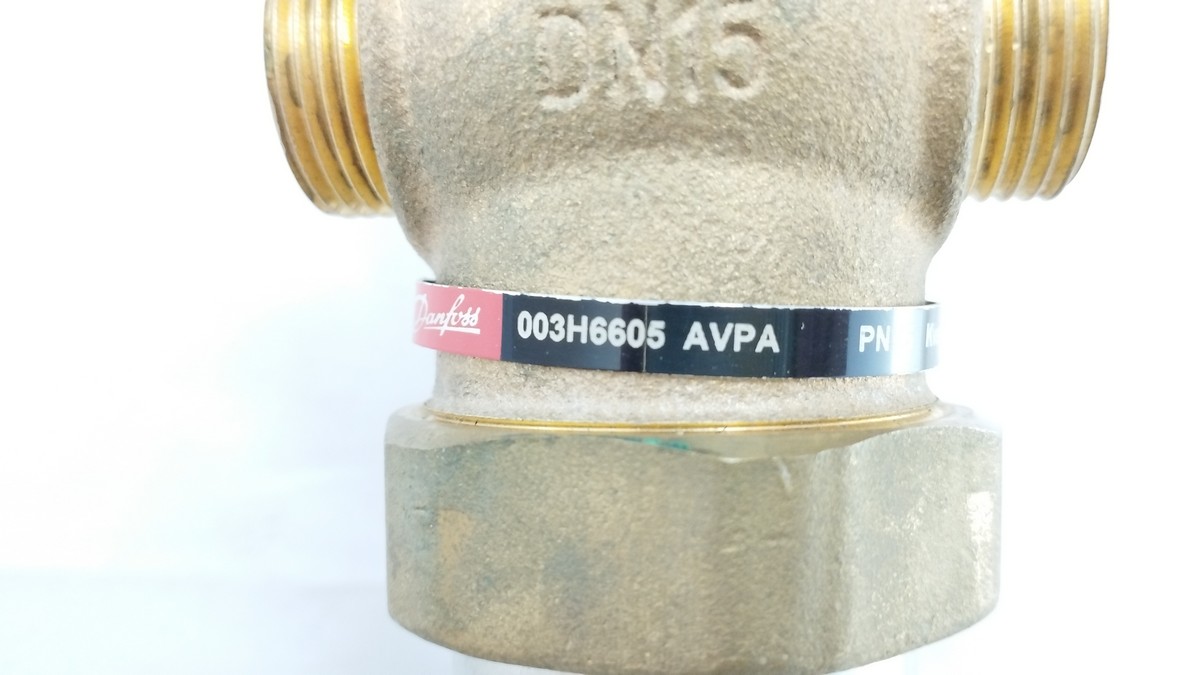

Danfoss 003H6605 - AVPA Регулятор перепуска DN 15

Назначение изделия:
Клапан- регулятор давления типа AVPA является моноблочным регулятором прямого действия. Применяется для поддержания постоянного перепада давлений в системах централизованного теплоснабжения зданий

Комплектность:
В комплект поставки входит:- клапан-регулятор давления типа AVPA; - упаковочная коробка; - инструкция по монтажу и эксплуатации; -паспорт (предоставляется по запросу в электронной форме). В комплект поставки клапана-регулятора давления типа AVPA с резьбовым клапаном не входят присоединительные фитинги, которые следует заказывать дополнительно

• L, мм    65
• Тип присоединения к трубопроводу    Цилиндрическая наружная трубная резьба по ISO 228/1
• Масса, кг, не более    45415
• Климатическое исполнение    Категория 3 по ГОСТ 15150-69
• Герметичность затвора (объем протечки / класс герметичности)    0,02% от Kvs
• Уплотнение    EPDM
• Коэффициент начала кавитации    ?0,6
• Седло    Нержавеющая сталь, мат. № 1.4571
• Вид привода или регулирующего блока    Встроенный регулятор перепуска AVPA
• Пропускная способность Kvs, м?/ч    4
• Номинальный диаметр (DN), мм    15
• Номинальное давление (PN), бар    25
• Корпус    Красная бронза CuSn5ZnPb (Rg5)
• Температура рабочей среды, °С    2–150
• Рабочая среда    Вода или 30% водный раствор гликоля
• Максимально допустимый перепад давлений, бар    20
• H2, мм    34
• PH среды    7–10
• D, мм    21
• L?, мм    130
• H, мм    233
• R, дюймы    ? Наружная коническая трубная резьба по EN 10266-1
• D2, мм    14
• Импульсная трубка    Медная трубка ? 6 ? 1 мм
• n    4
• k, мм    65
• Диафрагма    EPDM
• Золотник    Необесцинковывающаяся латунь CuZn36Pb2As
• Площадь диафрагмы, см2    54
• Корпус регулирующей диафрагмы    верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
• L2, мм    131
• L3, мм    139
• Размер гайки под ключ SW, мм    32
• Размер резьбы а по ISO 228/1, дюймы    G ? A
• Диапазон (величина)настройки перепада давлений ?Ррег, бар    0,3–2,0
• цвет настроечной пружины    Красный
