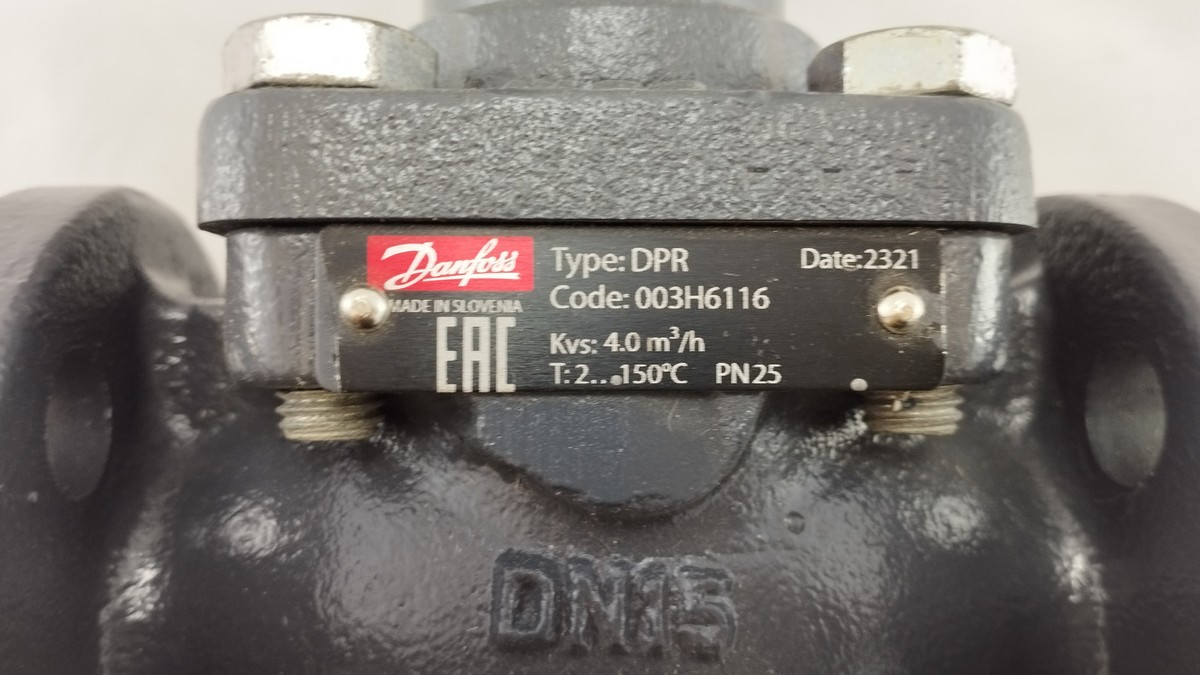

Danfoss 003H6116 - DPR Регулятор перепада давлений Ду15 Ру25 Kvs4 0,3-2,0 фланцевый для установки на подающем трубопроводе

Назначение изделия:
Клапан-регулятор давления типа DPR является моноблочным регулятором прямого действия для поддержания постоянного перепада давлений и предназначены преимущественно для применения в системах централизованного теплоснабжения

Комплектность:
В комплект поставки входит:- клапан-регулятор давления типа DPR; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - инструкция по монтажу и эксплуатации. Фитинги и импульсные трубки заказываются отдельно

• Тип присоединения к трубопроводу    Фланцы РN 25 по EN 1092-2
• Масса, кг, не более    45297
• Климатическое исполнение    Категория 3 по ГОСТ 15150-69
• Герметичность затвора (объем протечки / класс герметичности)    0,02% от Kvs
• Уплотнение    EPDM
• Коэффициент начала кавитации    ? 0,6
• Седло    Нержавеющая сталь, мат. № 1.4571
• Вид привода или регулирующего блока    Встроенный регулятор перепада давления DPR
• Пропускная способность Kvs, м?/ч    4
• Номинальный диаметр (DN), мм    15
• Номинальное давление (PN), бар    25
• Корпус    Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3)
• Температура рабочей среды, °С    2–150
• Рабочая среда    Вода или 30% водный раствор гликоля
• Максимально допустимый перепад давлений, бар    20
• H?, мм    233
• PH среды    7–10
• Место установки    подающий трубопровод
• L?, мм    130
• H3, мм    47
• Импульсная трубка    Медная трубка ? 6 ? 1 мм
• Диафрагма    EPDM
• Золотник    Необесцинковывающаяся латунь CuZn36Pb2As
• Площадь диафрагмы, см2    54
• Корпус регулирующей диафрагмы    верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
• Примечание    Для работы клапана необходимо заказывать 2 коплекта импульсных трубок AV
• Диапазон (величина)настройки перепада давлений ?Ррег, бар    0,3–2,0
• цвет настроечной пружины    Красный
