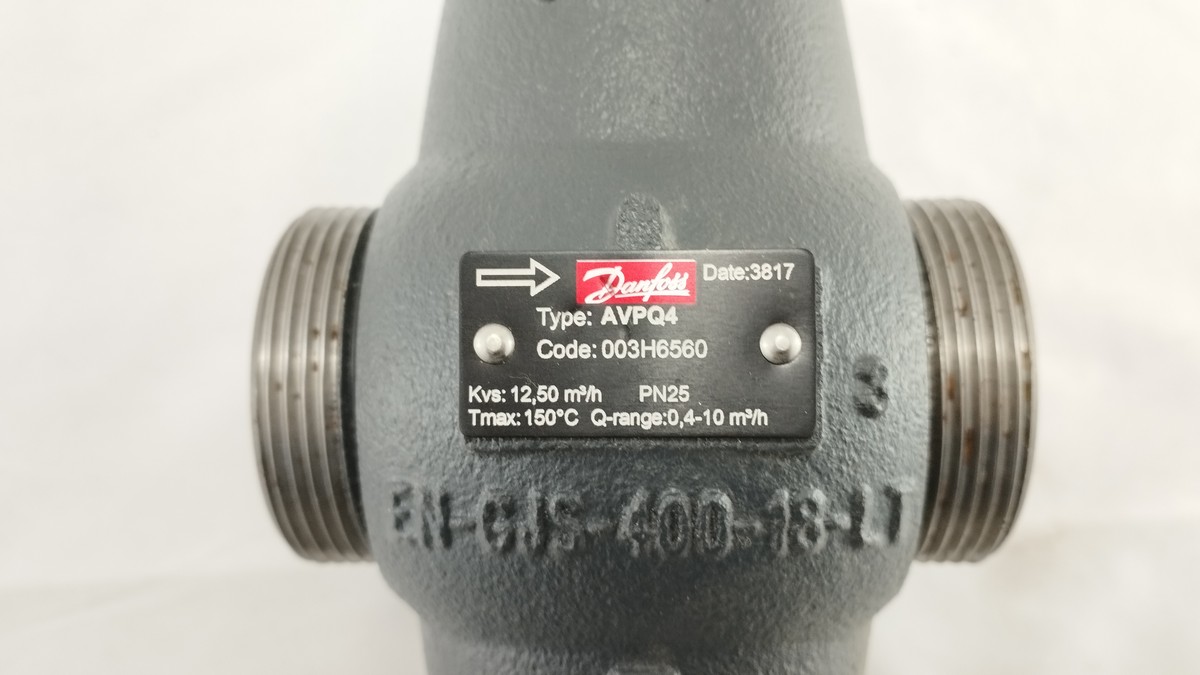

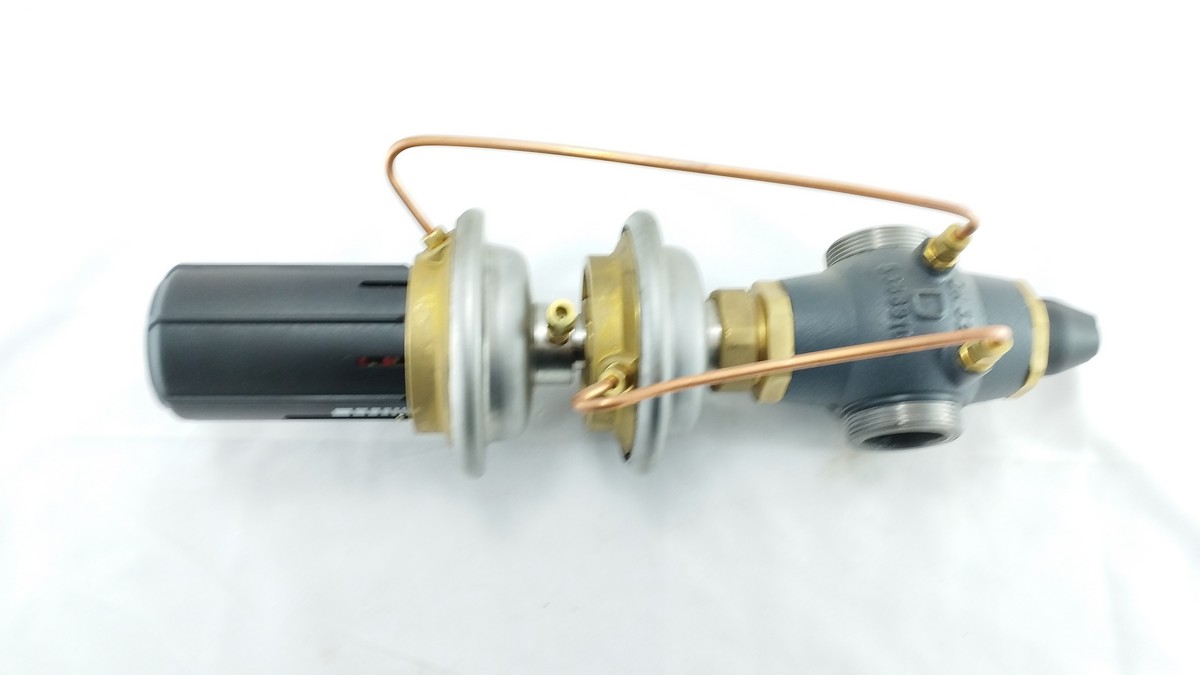

Danfoss 003H6560 - AVPQ 4 Регулятор перепада давления DN 32

Назначение изделия:
Клапан-регулятор перепала давления типа AVPQ модификации AVPQ 4 (далее- клапаны регуляторы AVPQ 4) является регулятором прямого действия для поддержания постоянного перепада давлений с автоматическим ограничением предельного расхода теплоносителя

Комплектность:
В комплект поставки входит:- клапан-регулятор давления модификации AVPQ 4; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - инструкция. В комплект поставки не входят внешняя импульсная трубка AV и присоединительные фитинги, которые следует заказывать дополнительно

• L, мм    103
• Тип присоединения к трубопроводу    Цилиндрическая наружная трубная резьба по ISO 228/1
• Масса, кг, не более    45299
• Климатическое исполнение    Категория 3 по ГОСТ 15150-69
• Герметичность затвора (объем протечки / класс герметичности)    0,05% от Kvs
• Уплотнение    EPDM
• Коэффициент начала кавитации    ? 0,55
• Седло    Нержавеющая сталь, мат. № 1.4571
• Пропускная способность Kvs, м?/ч    45424
• Номинальный диаметр (DN), мм    32
• Номинальное давление (PN), бар    25
• Корпус    Высокопрочный чугун EN-GJS-400-18-LT (GGG 40.3) (GGG 40.3)
• Температура рабочей среды, °С    2–150
• Рабочая среда    Вода или 30% водный раствор гликоля
• Максимально допустимый перепад давлений, бар    16
• H2, мм    103
• PH среды    7–10
• Место установки    подающий трубопровод
• D, мм    42
• Максимальный расход, м^3/ч    10
• L?, мм    -
• H, мм    340
• R, дюймы    1? Наружная коническая трубная резьба по EN 10266-1
• D2, мм    18
• Импульсная трубка    Медная трубка ? 6 ? 1 мм
• n    4
• k, мм    100
• Диафрагма    EPDM
• Золотник    Необесцинковывающаяся латунь CuZn36Pb2As
• Площадь диафрагмы, см2    54
• Корпус регулирующей диафрагмы    верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
• Перепад давлений на дросселе- ограничителе расхода ?Рдр, бар    0.2
• Мин. перепад давлений на клапане ?Р, бар    ?Рmin=(Q/kVS)2 + ?Рдр
• Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ?Ррб. = 0,2 бар    0,4?8,0
• L2, мм    177
• L3, мм    184
• Размер гайки под ключ SW, мм    63
• Размер резьбы а по ISO 228/1, дюймы    G 1?A
• Диапазон (величина)настройки перепада давлений ?Ррег, бар    0,3–2,0
• цвет настроечной пружины    Красный
