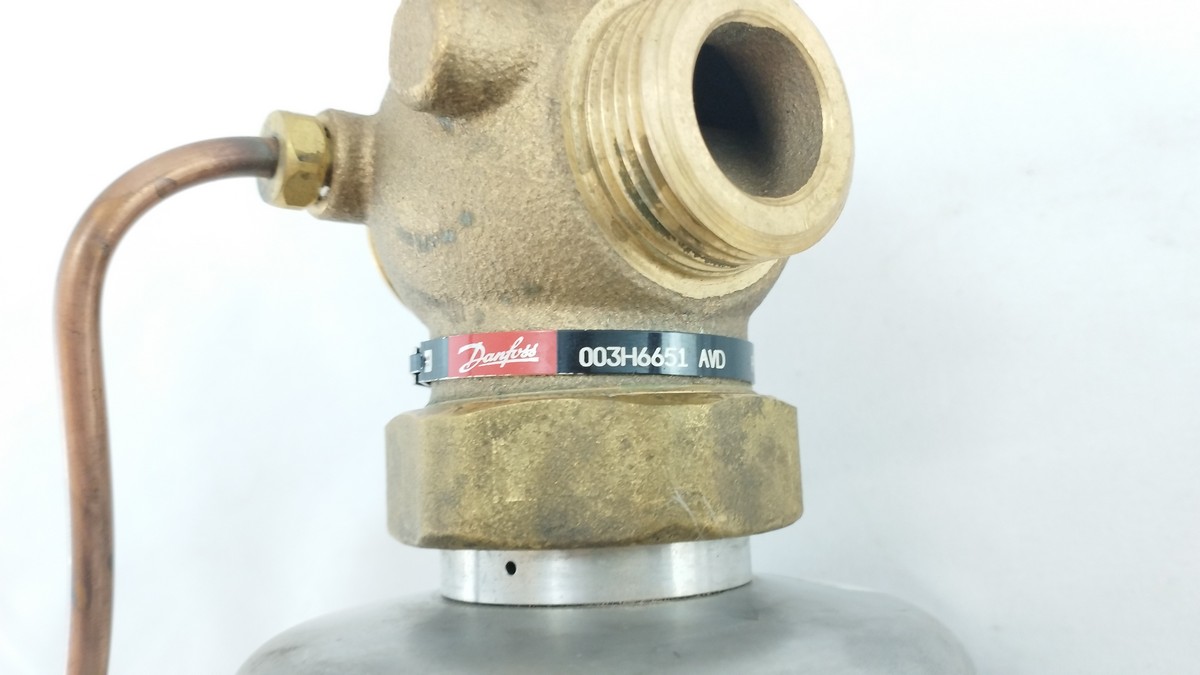

Danfoss 003H6651 - Р-р "после себя" AVD PN25 20/6,3 3-12рез

Назначение изделия:
Клапан-регулятор давления типа AVD - клапан-регулятор давления «после себя», предназначеный для поддержания давления рабочей среды посредством изменения ее расхода, управляется непосредственно потоком рабочей среды

Комплектность:
В комплект поставки входит:- клапан-регулятор давления типа AVD; - инструкция; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме)

• L, мм    70
• Тип присоединения к трубопроводу    Цилиндрическая наружная трубная резьба по ISO 228/1
• Масса, кг, не более    45476
• Климатическое исполнение    Категория 3 по ГОСТ 15150-69
• Герметичность затвора (объем протечки / класс герметичности)    0,02% от Kvs
• Уплотнение    EPDM
• Коэффициент начала кавитации    ? 0,6
• Седло    Нержавеющая сталь, мат. № 1.4571
• Вид привода или регулирующего блока    Встроенный регулятор давления 'после себя'
• Пропускная способность Kvs, м?/ч    45357
• Номинальный диаметр (DN), мм    20
• Номинальное давление (PN), бар    25
• Корпус    Красная бронза CuSn5ZnPb (Rg5)
• Температура рабочей среды, °С    2–150
• Рабочая среда    Вода или 30% водный раствор гликоля
• Максимально допустимый перепад давлений, бар    20
• H2, мм    34
• PH среды    7–10
• D, мм    26
• L?, мм    150
• H, мм    -
• R, дюймы    ?
• D2, мм    14
• Импульсная трубка    Медная трубка ? 6 ? 1 мм
• n    4
• k, мм    75
• Диафрагма    EPDM
• Золотник    Необесцинковывающаяся латунь CuZn36Pb2As
• Площадь диафрагмы, см2    54
• Корпус регулирующей диафрагмы    верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
• L2, мм    144
• L3, мм    154
• Размер гайки под ключ SW, мм    41
• Размер резьбы а по ISO 228/1, дюймы    G 1 A
• Диапазон (величина)настройки перепада давлений ?Ррег, бар    3–12
• цвет настроечной пружины    Черный, зеленый
• H*, мм    243
