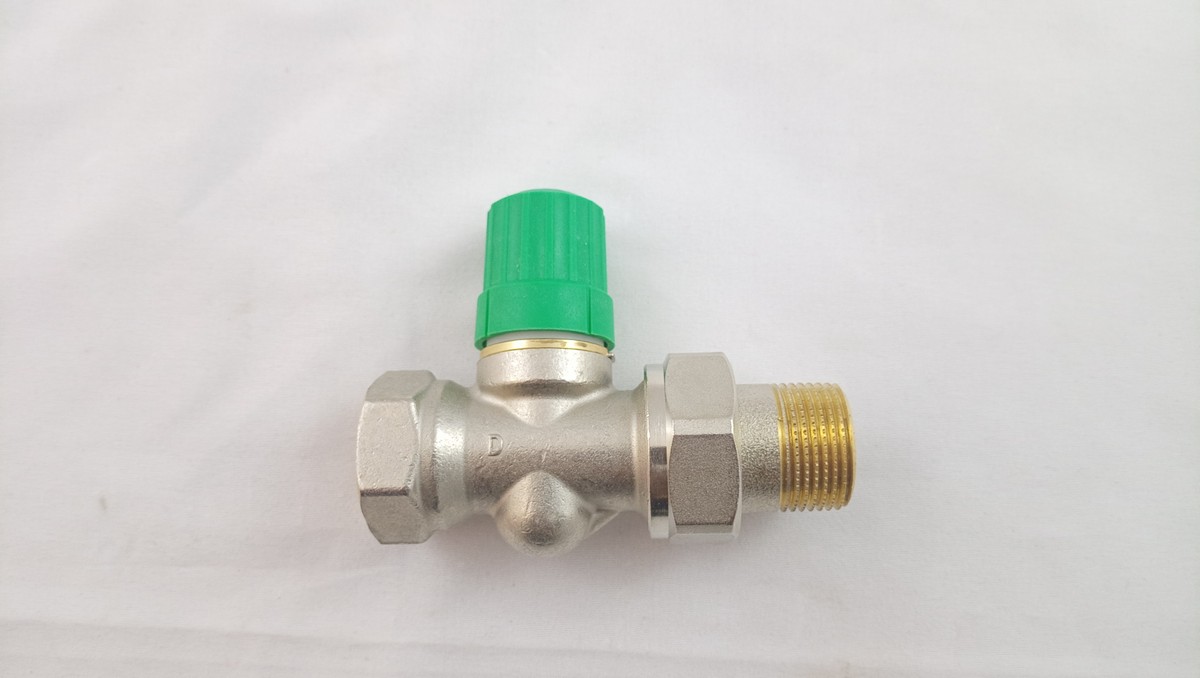

Danfoss 013G7716 - RA-DV клапан терморег., Ду 20 прямой(пр. класс 0301510644)

Назначение изделия:
Клапаны регулирующие типа RA-DV предназначены для применения в двухтрубных насосных системах водяного отопления. Клапаны регулирующие типа RA-DV оснащены встроенной функцией предварительной настройки для ограничения максимального расхода, проходящего через клапан. Ограничить максимальный расход можно в диапазоне 25-135 л/ч. Клапаны RA-DV имеют встроенный регулятор перепада давлений, который поддерживает постоянный перепад давления на клапане равным 0,1 бар, с помощью которого точно поддерживается расход, проходящий через радиатор. Клапаны регулирующие типа RA-DV могут сочетаться со всеми элементами термостатическими серий RTR, RTRW, RA, RAW, RAX, Danfoss Eco, а также с приводом термоэлектрическим типа TWA-A.Для идентификации клапанов терморегулирующих типа RA-DV их защитные колпачки окрашены в зеленый цвет. Защитный колпачок не должен использоваться для перекрытия потока теплоносителя при демонтаже отопительного прибора при работающей под давлением системой. В этих целях следует применять металлическую запорную рукоятку (кодовый номер 013G3300). Корпуса клапанов терморегулирующих типа RA-DV изготовлены из чистой латуни с никелевым покрытием. Клапанырегулирующие типа RA-DV применяются в двухтрубной насосной системе отопления

Комплектность:

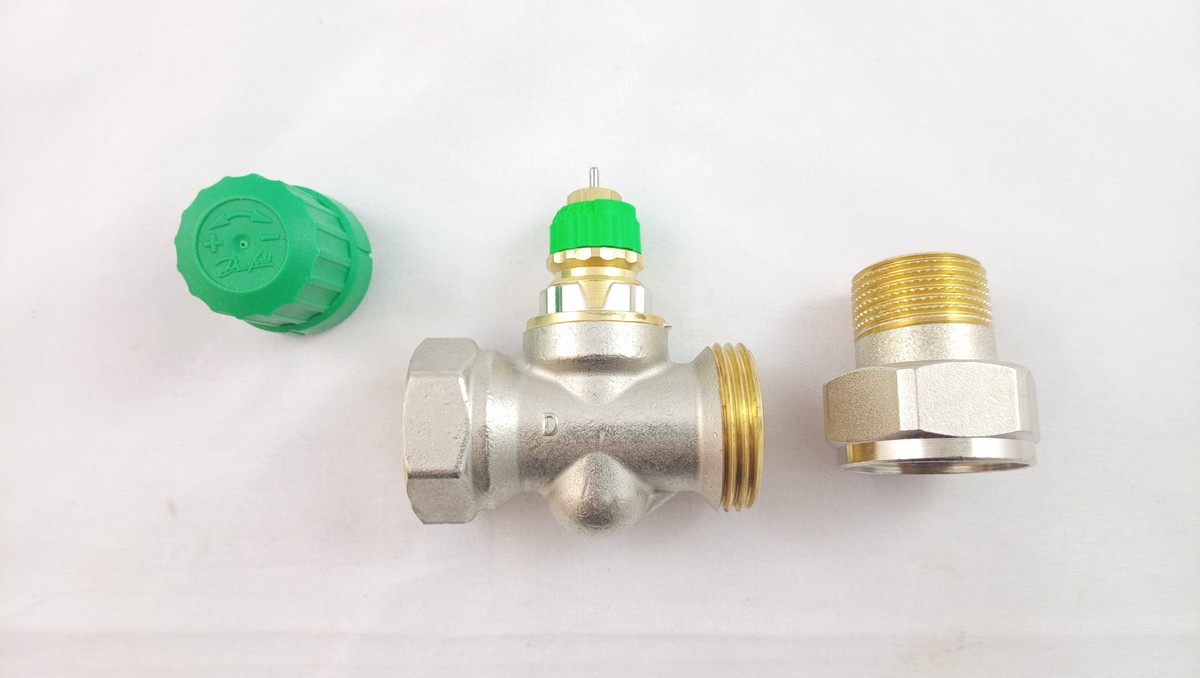

В комплект поставки входят:- клапан регулирующий типа RA-DV; - упаковочная коробка

• Номинальный диаметр (DN), мм    20
• Номинальное давление (PN), бар    10
• Корпус    Латунь
• Температура рабочей среды, °С    до 120 °С
• Рабочая среда    Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации
• Максимально допустимый перепад давлений, бар    0.6
• Покрытие корпуса    Никелированный
• Резьба штуцеров для присоединения к трубопроводу, дюймы    Внутр. Rp 3/4
• L?, мм    65
• Резьба штуцеров для присоединения к радиатору, дюймы    Наруж. R 3/4
• Тип совместимого термоэлемента или привода    RTR; RTRW; RA; RAW; Danfoss Eco; TWA-A
• Кольцевое уплотнение    EPDM
• Конус клапана    NBR
• L2, мм    97
• L7, мм    103
• Дросселирующий цилиндр    Полифенилсульфид PPS
• S?, мм    37
• Расход при значении предварительной настройки 1, с термоэлементом, л/ч    9
• Расход при значении предварительной настройки 2, с термоэлементом, л/ч    14
• Расход при значении предварительной настройки 3, с термоэлементом, л/ч    18
• Расход при значении предварительной настройки 4, с термоэлементом, л/ч    30
• Расход при значении предварительной настройки 5, с термоэлементом, л/ч    45
• Расход при значении предварительной настройки 6, с термоэлементом, л/ч    70
• Расход при значении предварительной настройки 7, с термоэлементом, л/ч    90
• Расход при значении предварительной настройки N, с термоэлементом, л/ч    130
• Шток и пружина клапана    Хромированная сталь
• Регулятор    Латунь/EPDM
