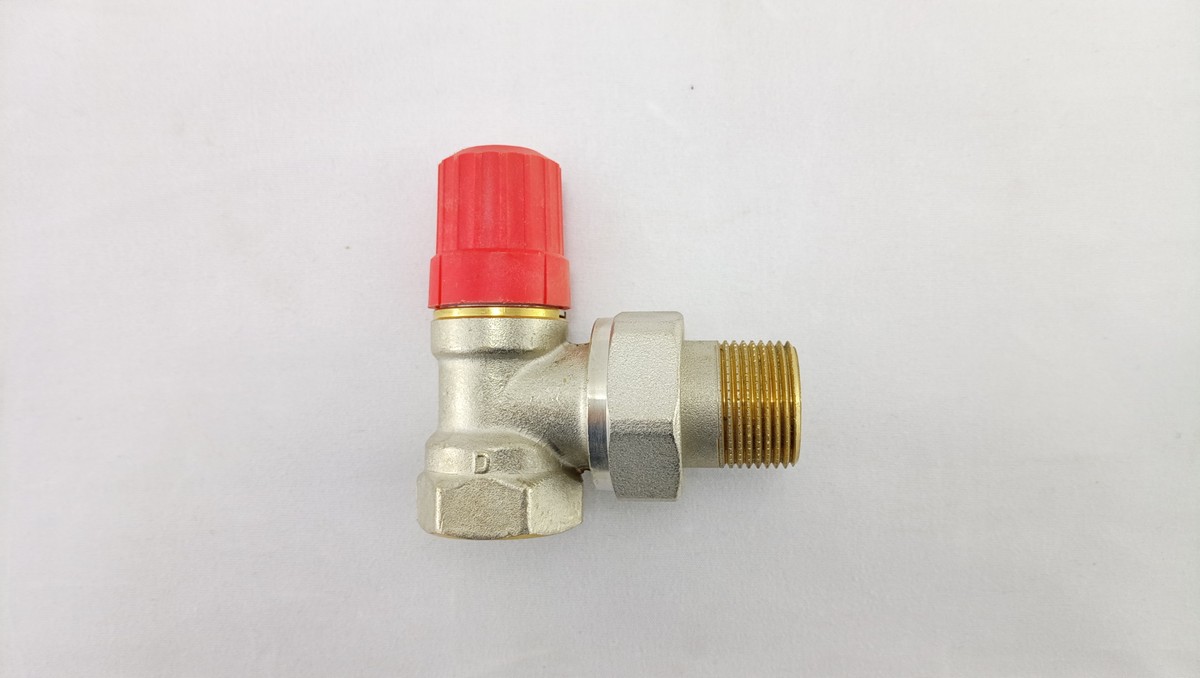

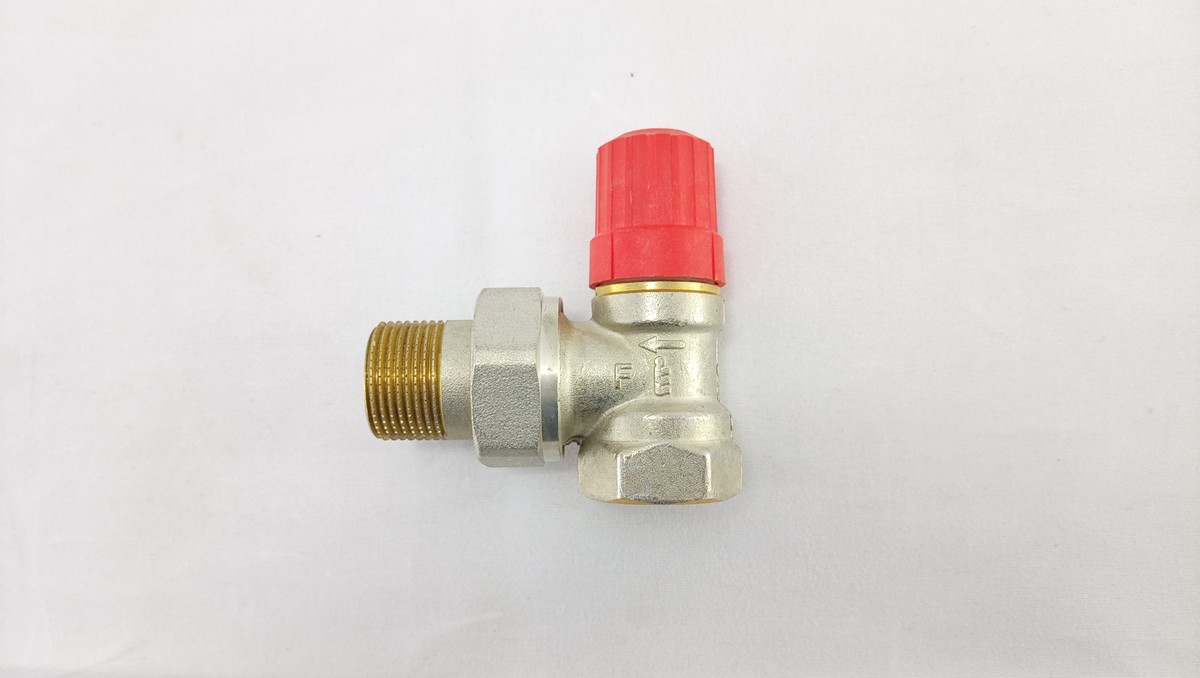

Danfoss 013G7015 - RTR-N Клапан терморег. 20 Угловой

Назначение изделия:
Рисунок - Клапаны терморегулирующие типа RTR-NКлапаны терморегулирующие типа RTR-N предназначены для применения в двухтрубных насосных системах водяного отопления. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Клапаны терморегулирующие типа RTR-N оснащены встроенным устройством для предварительной (монтажной) настройки его пропускной способности в рамках следующих диапазонов: - Kv = 0,04 - 0,56 м3/ч — для клапанов DN=10 мм; - Kv = 0,04 - 0,73 м3/ч — для клапанов DN=15 мм; - Kv = 0,10 - 1,04 м3/ч — для клапанов DN=20 и 25 мм. Клапаны терморегулирующие типа RTR-N могут сочетаться со всеми элементами термостатическими серий RA, RAW, RTR, RTRW, RAX, электронным терморегулятором Danfoss Eco, а также с приводом термоэлектрическим типа TWA-A

Комплектность:
- клапан терморегулирующий типа RTR-N;- упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме)

• Шток    Хромированная сталь
• Запорный элемент (шар, диск, золотник)    Бутадиенакрилонитрильный каучук
• Номинальный диаметр (DN), мм    20
• Номинальное давление (PN), бар    10
• Корпус    Коррозионно-стойкая латунь Ms 58
• Температура рабочей среды, °С    до 120 °С
• Рабочая среда    Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации
• Максимально допустимый перепад давлений, бар    0.6
• Резьба штуцеров для присоединения к трубопроводу, дюймы    Внутр. Rp 3/4
• L?, мм    65
• Резьба штуцеров для присоединения к радиатору, дюймы    Наруж. R 3/4
• Тип совместимого термоэлемента или привода    RTR; RTRW; RA; RAW; living eco; TWA-A
• Кольцевое уплотнение    Тройной этиленпропиленовый каучук
• Пружина клапана    Хромированная сталь
• L2, мм    98
• L3, мм    30
• L4, мм    63
• L5, мм    26
• L6, мм    52
• L7, мм    101
• Пропускная способность Kv при значении предварительной настройки 4, с термоэлементом, м?/ч    0.26
• Пропускная способность Kv при значении предварительной настройки 5, с термоэлементом, м?/ч    0.35
• Пропускная способность Kv при значении предварительной настройки 3, с термоэлементом, м?/ч    0.17
• Пропускная способность Kv при значении предварительной настройки 1, с термоэлементом, м?/ч    0.1
• Пропускная способность Kv при значении предварительной настройки 2, с термоэлементом, м?/ч    0.15
• Пропускная способность Kvs без термоэлемента, м?/ч    45383
• Пропускная способность Kv при значении предварительной настройки 6, с термоэлементом, м?/ч    0.46
• Дросселирующий цилиндр    Полифенилсульфид PPS
• Сопло    Попипропилен PP
• S?, мм    37
• Пропускная способность Kv при значении предварительной настройки N, с термоэлементом, м?/ч    45383
• Пропускная способность Kv при значении предварительной настройки 7, с термоэлементом, м?/ч    0.73
