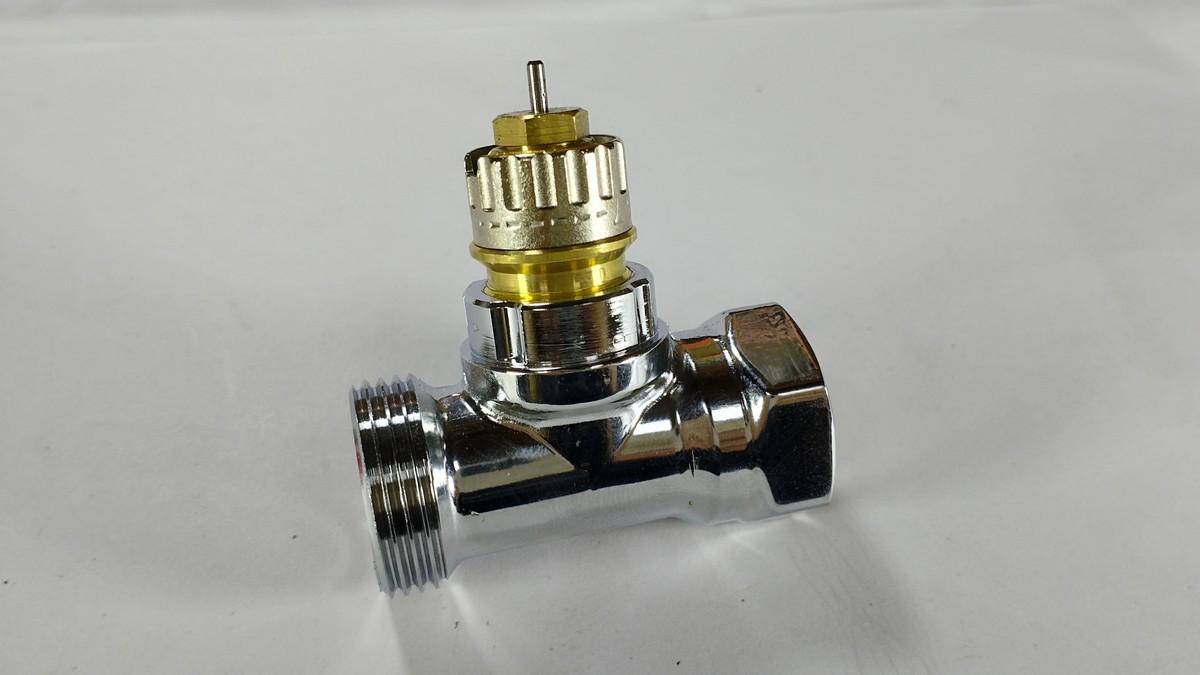

Danfoss 013G4248 - Клапан термостатический RA N прямой хром Внимание! Клапан может использоваться только с термоголовкой типа RA

Назначение изделия:
Рисунок - Клапаны –регуляторы температуры типа RA-NКлапаны регулирующие типа RA-N предназначены для применения в двухтрубных насосных системах водяного отопления. Клапаны регулирующие типа RA-N оснащены встроенным устройством для предварительной (монтажной) настройки его пропускной способности в рамках следующих диапазонов: - Kv = 0,04 - 0,56 м3/ч — для клапанов DN=10 мм; - Kv = 0,04 - 0,73 м3/ч — для клапанов DN=15 мм; - Kv = 0,10 - 1,04 м3/ч — для клапанов DN=20 и 25 мм. Клапаны регулирующие типа RA-N могут сочетаться со всеми элементами термостатическими серий RA, RAW и RAX, электронным терморегулятором living eco, а также с приводом термоэлектрическим типа TWA-A

Комплектность:

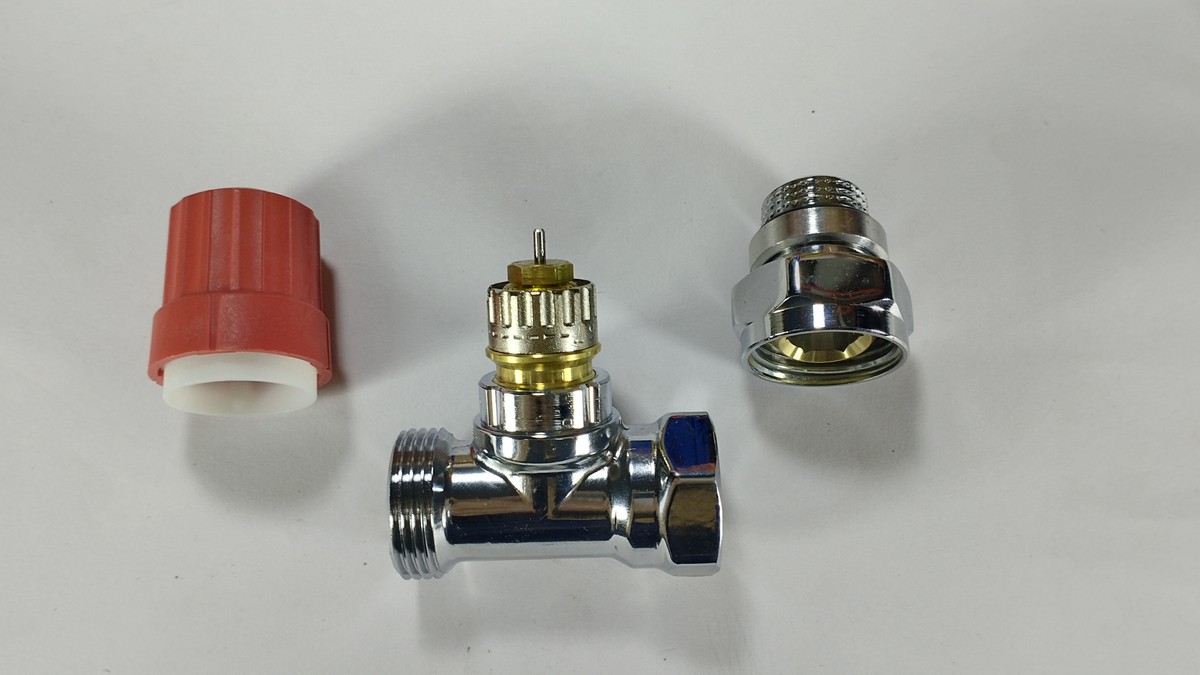

В комплект поставки входят:- клапан–регулятор температуры типа RA-N; - упаковочная коробка

• Шток    Хромированная сталь
• Запорный элемент (шар, диск, золотник)    Бутадиенакрилонитрильный каучук
• Номинальный диаметр (DN), мм    15
• Номинальное давление (PN), бар    10
• Корпус    Коррозионно-стойкая латунь Ms 58
• Температура рабочей среды, °С    до 120 °С
• Рабочая среда    Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации
• Максимально допустимый перепад давлений, бар    0.6
• Резьба штуцеров для присоединения к трубопроводу, дюймы    Внутр. Rp 1/2
• L?, мм    55
• Резьба штуцеров для присоединения к радиатору, дюймы    Наруж. R 1/2
• Тип совместимого термоэлемента или привода    RA; RAW; living eco; TWA-A
• Кольцевое уплотнение    Тройной этиленпропиленовый каучук
• Пружина клапана    Хромированная сталь
• L2, мм    82
• L3, мм    26
• L4, мм    53
• L5, мм    23
• L6, мм    47
• L7, мм    96
• Пропускная способность Kv при значении предварительной настройки 4, с термоэлементом, м?/ч    0.25
• Пропускная способность Kv при значении предварительной настройки 5, с термоэлементом, м?/ч    0.36
• Пропускная способность Kv при значении предварительной настройки 3, с термоэлементом, м?/ч    0.16
• Пропускная способность Kv при значении предварительной настройки 1, с термоэлементом, м?/ч    0.04
• Пропускная способность Kv при значении предварительной настройки 2, с термоэлементом, м?/ч    0.09
• Пропускная способность Kvs без термоэлемента, м?/ч    0.9
• Пропускная способность Kv при значении предварительной настройки 6, с термоэлементом, м?/ч    0.43
• Дросселирующий цилиндр    Полифенилсульфид PPS
• Сопло    Попипропилен PP
• L8, мм    30
• L9, мм    58
• L10, мм    33
• S?, мм    30
• Пропускная способность Kv при значении предварительной настройки N, с термоэлементом, м?/ч    0.73
• Пропускная способность Kv при значении предварительной настройки 7, с термоэлементом, м?/ч    0.52
