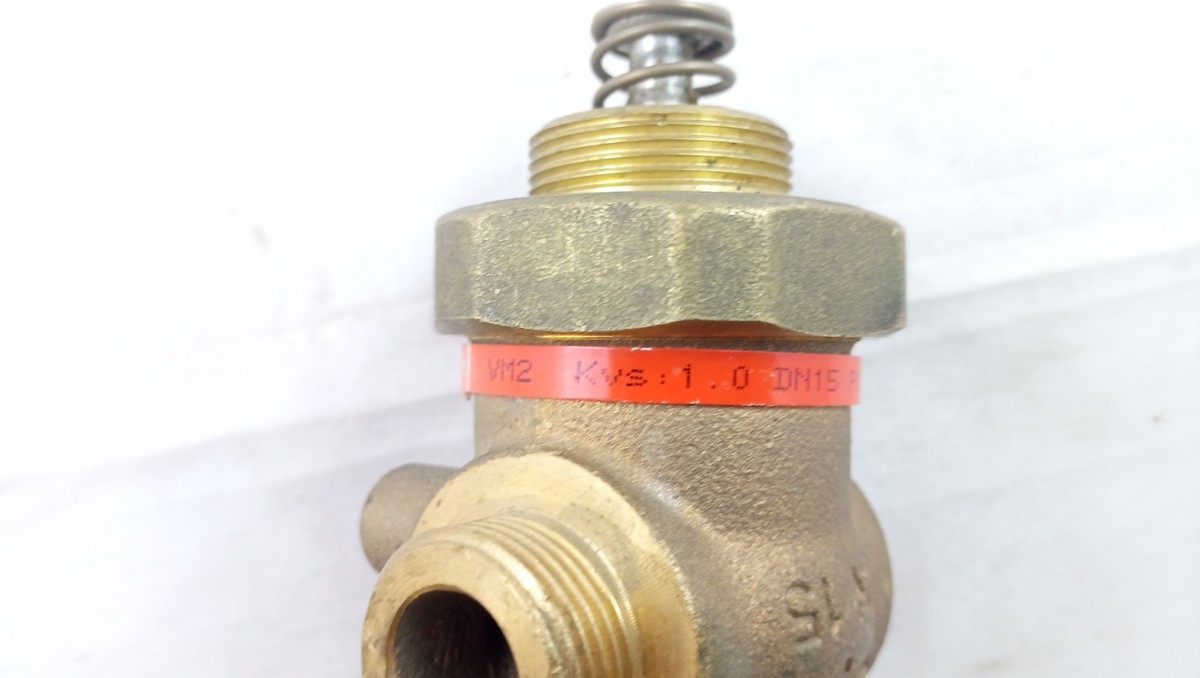

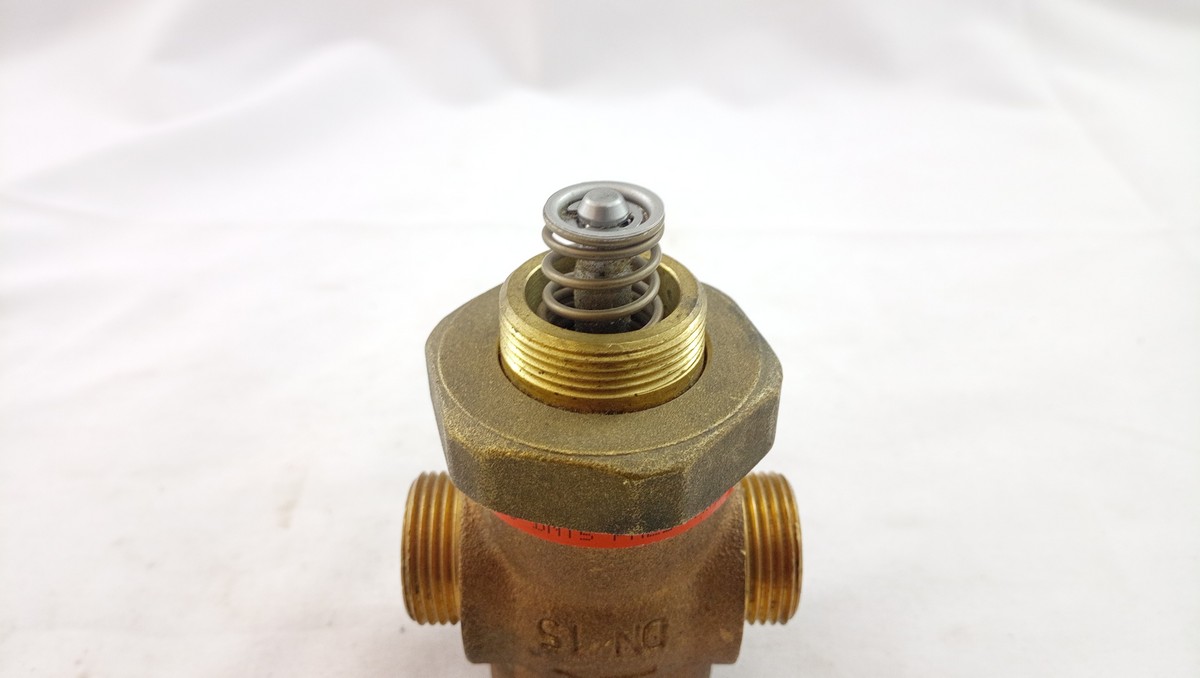

Danfoss 065B2013 - VM 2 регулирующий клапан

Назначение изделия:
Клапан регулирующий типа VM2 предназначен для применения с редукторными электрическими приводами AMV(E) 10, AMV(E) 13, AMV(E) 13SU, AMV(E) 23, AMV(E) 23SU, AMV(E) 33, ARV(E) 152, ARV(E)153 преимущественно в системах тепло- и холодоснабжения зданий.Примеры применения: Система горячего водоснабжения с водонагревателем Система водяного отопления при независимом присоединении к тепловой сети

Комплектность:
В комплект поставки входит:- клапан регулирующий тип VM2; - инструкция по монтажу и эксплуатации; - паспорт и руководство по эксплуатации (предоставляются по запросу в электронной форме)

• Тип присоединения к трубопроводу    Резьба по ISO 228-1
• Масса, кг, не более    0.8
• Климатическое исполнение    Категория 3 по ГОСТ 15150-69
• Герметичность затвора (объем протечки / класс герметичности)    ? 0.05 % Kvs
• Уплотнение    EPDM
• Коэффициент начала кавитации    ? 0,5
• Вид привода или регулирующего блока    Электроприводами AMV (E ) 10(13,13 SU); AMV (E ) 23, 23SU, 33, ARV(E) 152,153
• Динамический диапазон регулирования    2.084027777777778
• Пропускная способность Kvs, м?/ч    1
• Номинальный диаметр (DN), мм    15
• Номинальное давление (PN), бар    25
• Корпус    Красная бронза (Rg 5)
• Температура рабочей среды, °С    2-150
• Рабочая среда    Вода, 30% водного раствора гликоля
• Максимально допустимый перепад давлений, бар    С электроприводами AMV (E ) 10(13,13 SU) :16; С электроприводами AMV (E ) 23, 23SU, 33, ARV(E) 152,153: 16
• H2, мм    70
• H?, мм    33
• H5, мм    176
• Ход штока, мм    5
• G, дюйм    ?
• D, мм    15
• L?, мм    65
• R, дюймы    ?
• Масса резьбового фитинга, кг    0.17
• H3, мм    163
• H4, мм    166
• L2, мм    139
• L3, мм    120
• Размер гайки под ключ SW, мм    30
• Размер резьбы а по ISO 228/1, дюймы    G ?
• Золотник, седло и шпиндель    Нержавеющая сталь
• Масса фитинга под приварку, кг    0.18
• L под приварку, мм    35
• L резьбовой, мм    45437
• D, дюймы    ?
