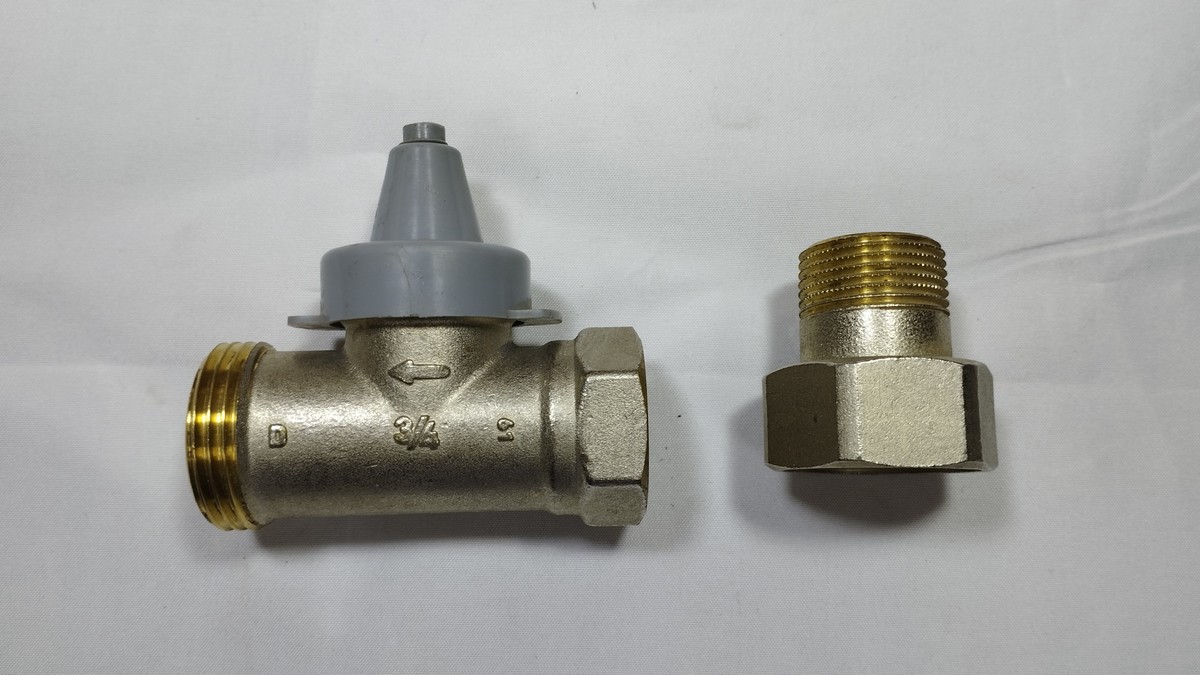

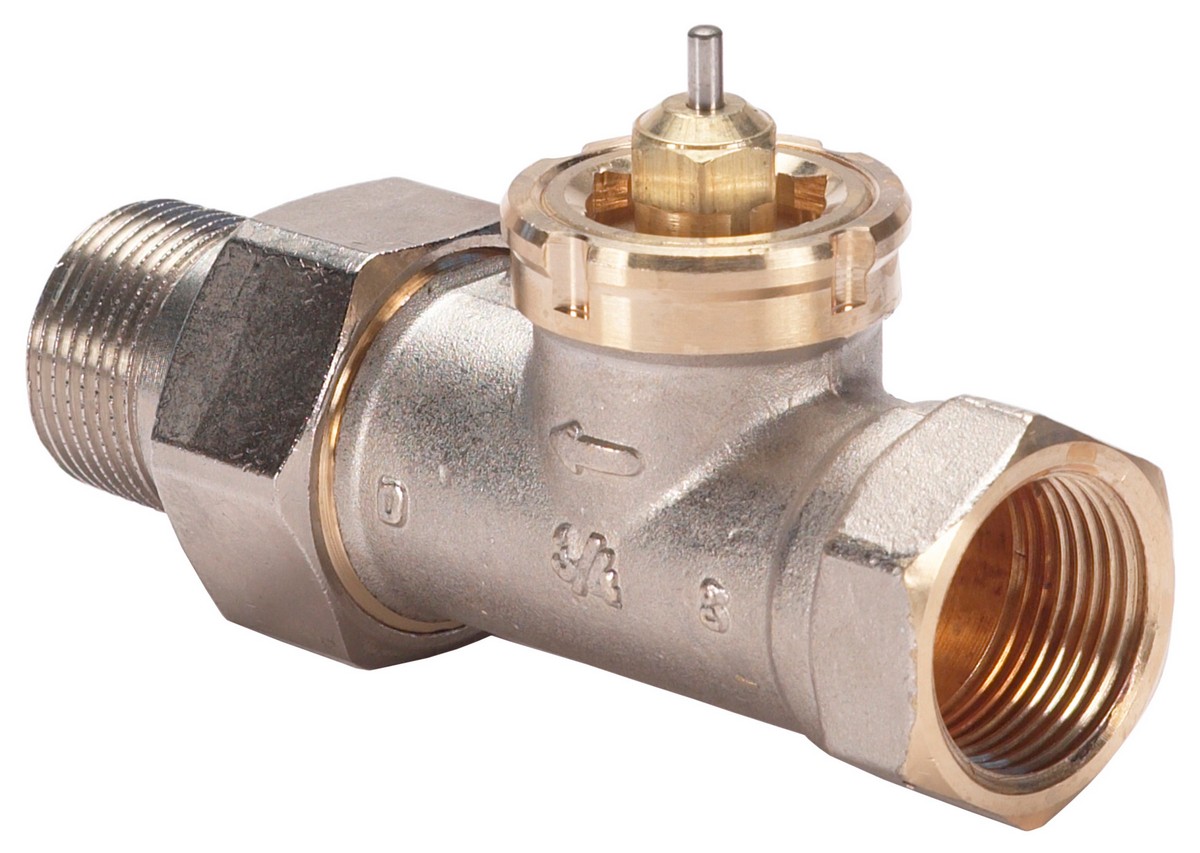

Danfoss 013U0022 - Клапан регулирующий RAV 20/8 прямой

Назначение изделия:
Клапан регулирующий типа RAV предназначен для применения с термоэлектрическими приводами ABV и TWA-V в системах отопления и охлаждения зданий. Клапан регулирующий типа RAV модификации 8 может также совмещаться с термоэлементами прямого действия RAVV, RAVK или RAVI

Комплектность:
В комплект поставки входит:- клапан регулирующий типа RAV; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство эксплуатации (предоставляется в электронной форме)

• Шток    Необесцинковывающаяся латунь
• Тип присоединения к трубопроводу    резьба по ISO 228/1
• Масса, кг, не более    0.45
• Климатическое исполнение    Категория 3 по ГОСТ 15150-69
• Герметичность затвора (объем протечки / класс герметичности)    ?0,05
• Коэффициент начала кавитации    ? 0,5
• Седло    Нержавеющая сталь 18/8, W.nr. 1.4305 DIN 17440, SS 14.23.46
• Вид привода или регулирующего блока    ABV, TWA-V; RAVV, RAVK или RAVI
• Пропускная способность Kvs, м?/ч    45353
• Номинальный диаметр (DN), мм    20
• Номинальное давление (PN), бар    10
• Корпус    Необесцинковывающаяся латунь Ms 58
• Температура рабочей среды, °С    120
• Рабочая среда    Вода
• Максимально допустимый перепад давлений, бар    0.8
• Ход штока, мм    45292
• Характеристика регулирования    Линейная
• PH среды    Мин. 7 , Макс 10
• L?, мм    74
• Размер присоединительной резьбы по ISO 228/1, d    R ?
• Золотник    EPDM
• L2, мм    106
• Вставка клапана    Необесцинковывающаяся латунь
• Сальниковый блок    Необесцинковывающаяся латунь
• Размер гайки под ключ, S1    32
• Размер гайки под ключ, S2    37
• Н, мм,с приводом ABV    111
• Н, мм,с приводом TWA-A    74
