Danfoss 003Z2332 - MNT Клапан балансировочный DN 20

Назначение изделия:

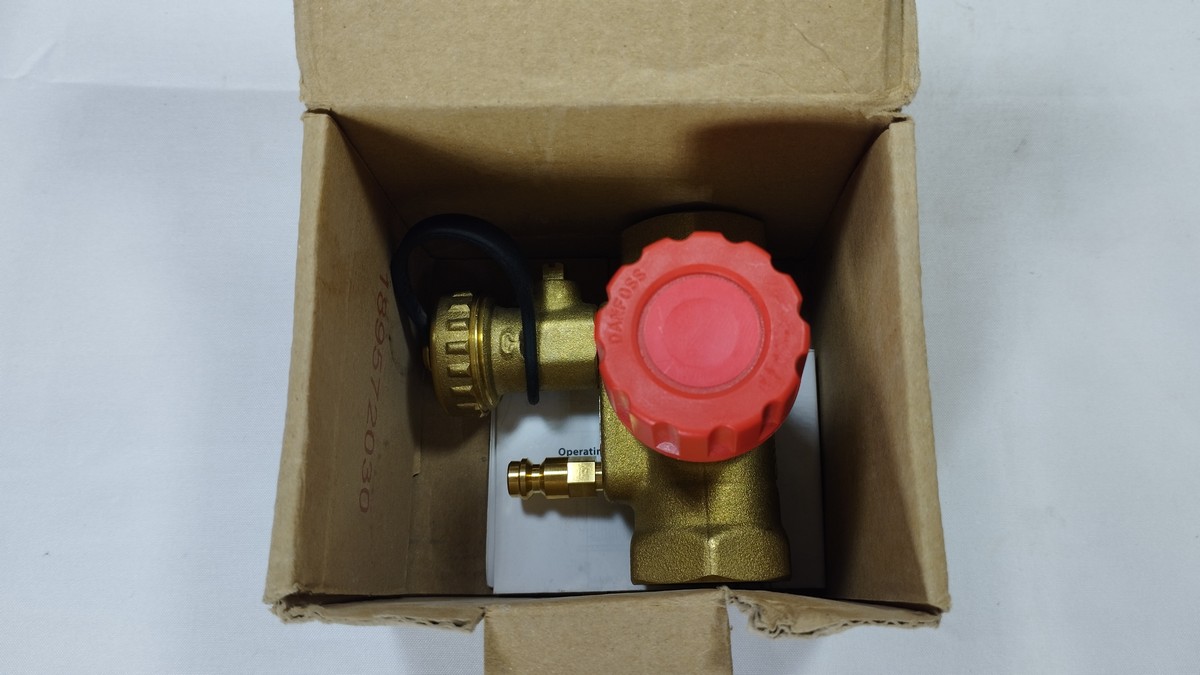

Рис. 1 Общий вид клапана типа MNTКлапаны балансировочные типа MNT (далее – клапан MNT) предназначены для использования в системах отопления и охлаждения зданий. Их следует устанавливать, как правило, в системах с постоянными гидравлическими характеристиками. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Клапаны MNT сочетают в себе функции клапанов переменного гидравлического сопротивления, перенастраиваемых вручную, и запорных клапанов. Клапаны MNT ограничивают максимальный расход тепло- или холодоносителя через стояк или установку. Клапаны MNT снабжены измерительным ниппелем и дренажным краном, также используемым для измерения, что позволяет настраивать клапаны MNT по прибору для измерения перепада давления и расхода с функцией измерения температуры модификации PFM 5001 Standard компании «Данфосс». Клапаны MNT предназначены для установки на подающем трубопроводе. Клапаны MNT в отличие от других клапанов имеют компактные габаритные размеры, что позволяет осуществлять монтаж в стесненных условиях. Для удобства эксплуатации ось шпинделя всех клапанов MNT расположена под углом 90° по отношению к дренажному крану и измерительным устройствам. Клапаны MNT могут быть покрыты тепловой изоляцией. Для этого используются специальные теплоизоляционные скорлупы, заказываемые отдельно в зависимости от температуры среды (до +80°С или до +120°С). Для присоединения к трубопроводам клапаны MNT имеют штуцеры с внутренней резьбой

Комплектность:
В комплект поставки входит:- клапан; - изоляционная скорлупа; - инструкция; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронном виде)

• Тип присоединения к трубопроводу    Внутренняя резьба ISO 7/1
• Климатическое исполнение    Категория 3 по ГОСТ 15150-69
• Герметичность затвора (объем протечки / класс герметичности)    Класс протечки D по ISO 5208
• Уплотнение    EPDM
• Пропускная способность Kvs, м?/ч    45414
• Номинальный диаметр (DN), мм    20
• Номинальное давление (PN), бар    16
• Корпус    Латунь
• Температура рабочей среды, °С    120
• Рабочая среда    Вода и водные растворы гликолей для систем отопления и охлаждения
• Максимально допустимый перепад давлений, бар    45413
• H2, мм    18
• H?, мм    60
• Резьба штуцеров для присоединения к трубопроводу, дюймы    Rp 3/4
• L?, мм    75
• Конус клапана    DZR латунь
• D1, мм    35
• L2, мм    147
• L3, мм    159
• S    32
• a    Rp 3/4
• b    G 1 A
