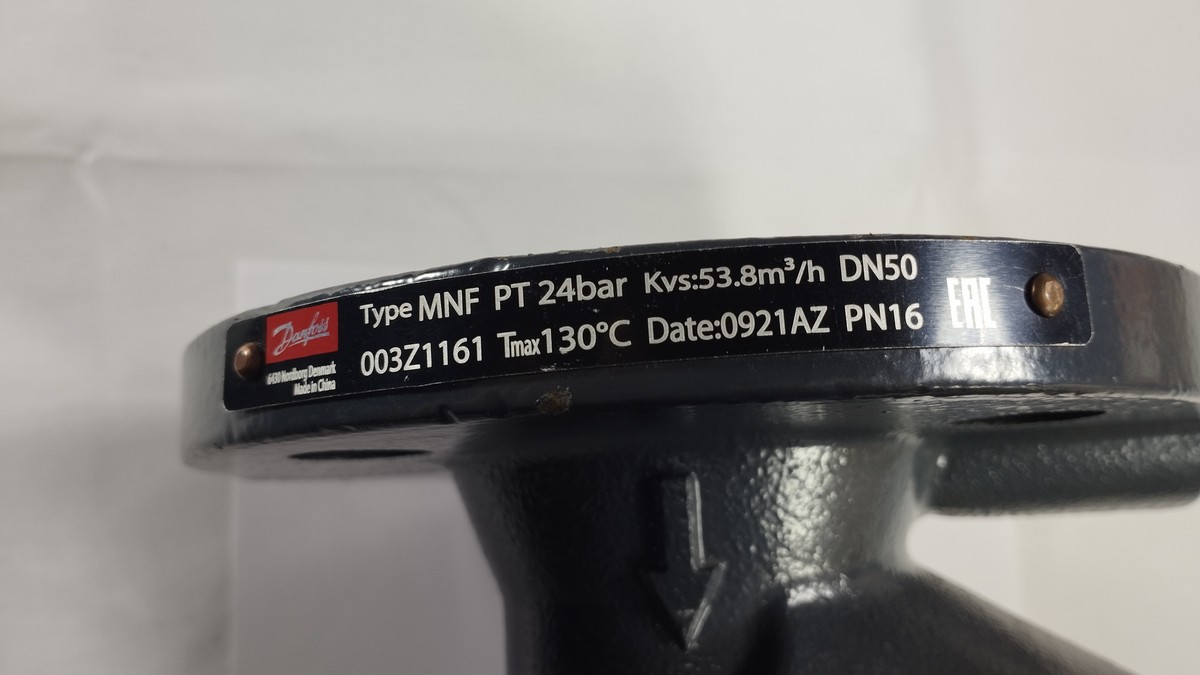

Danfoss 003Z1161 - MNF клапан балансир DN 50 PN 16

Назначение изделия:

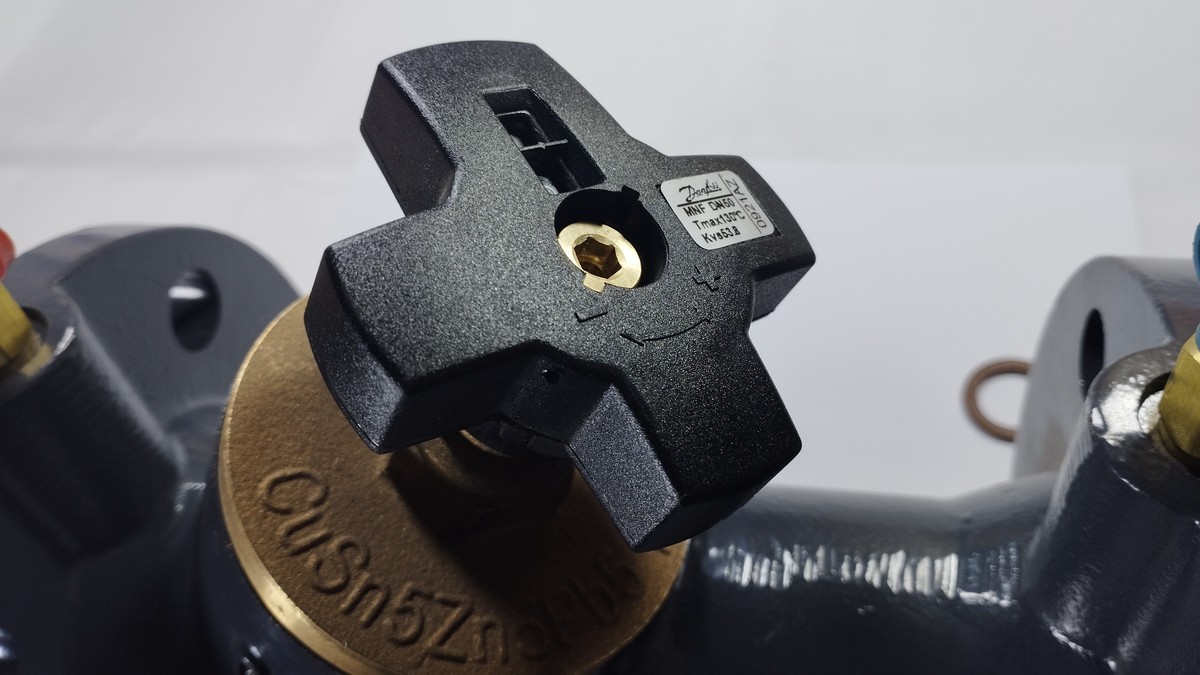

Клапаны балансировочные тип MNF (далее – клапан MNF) используются для монтажной наладки трубопроводных систем тепло - и холодоснабжения зданий и сооружений с целью обеспечения в них расчетного потокораспределения.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Клапаны MNF позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки. Клапаны оснащены герметичным затвором и игольчатыми измерительными ниппелями и могут одновременно использоваться в качестве запорной арматуры. Настройка клапанов MNF производится с помощью приборов для измерения перепада давления и расхода с функцией измерения температуры тип PFM 5001, после чего ограничитель подъема штока может быть заблокирован для защиты от несанкционированных изменений настройки

Комплектность:
В комплект поставки входит:- клапан MNF (для DN 15-150 - в комплекте с шестигранным ключом и проволокой для опломбирования настройки от несанкционированных изменений); - инструкция; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронном виде)

• Запорный элемент (шар, диск, золотник)    CW602N
• L, мм    230
• Тип присоединения к трубопроводу    Фланцевое. В соответствии с EN 1092-2
• Масса, кг, не более    10
• Климатическое исполнение    Категория 3 по ГОСТ 15150-69
• Герметичность затвора (объем протечки / класс герметичности)    Класс А . В соответствии с ISO 5208
• Уплотнение    EPDM
• Пропускная способность Kvs, м?/ч    53.8

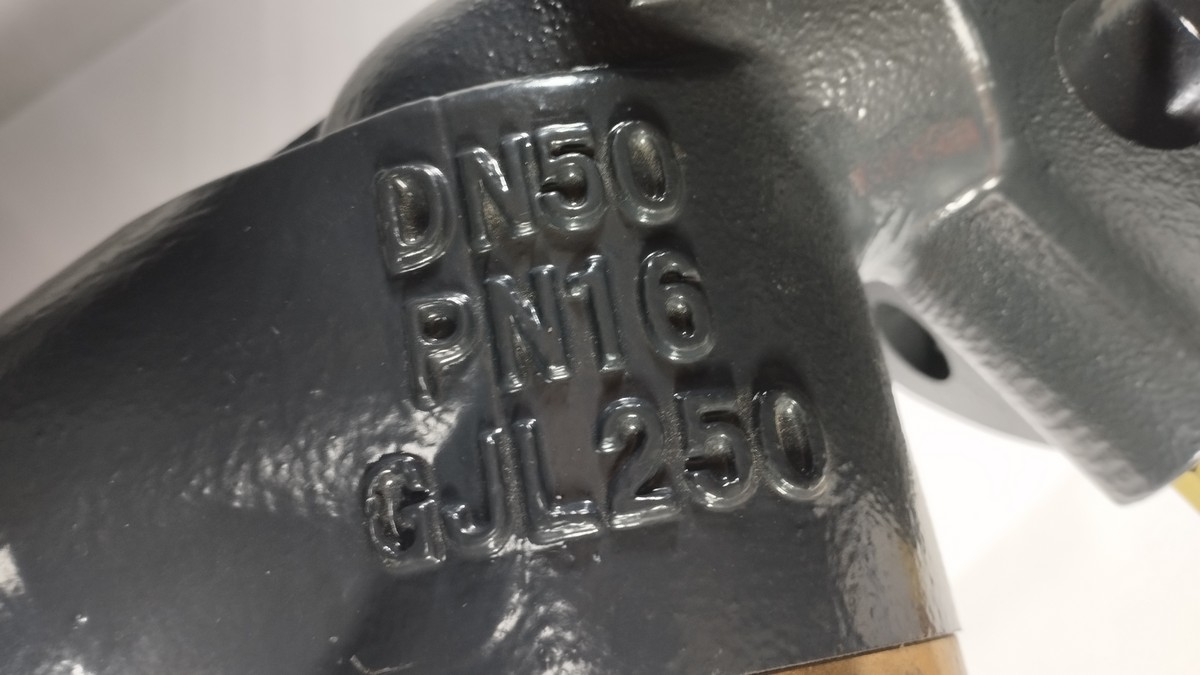

• Номинальный диаметр (DN), мм    50
• Номинальное давление (PN), бар    16
• Корпус    Чугун EN-GJL 250 (GG25)
• Температура рабочей среды, °С    130
• Рабочая среда    Вода и водные растворы гликолей для систем отопления и охлаждения (рабочая среда групп 1 и 2 (жидкости))
• Максимально допустимый перепад давлений, бар    45413
• A, мм    78
• H?, мм    125
• D, мм    165
• D1, мм    125
• Количество и диаметр отверстий во фланцах nхd    4x19
