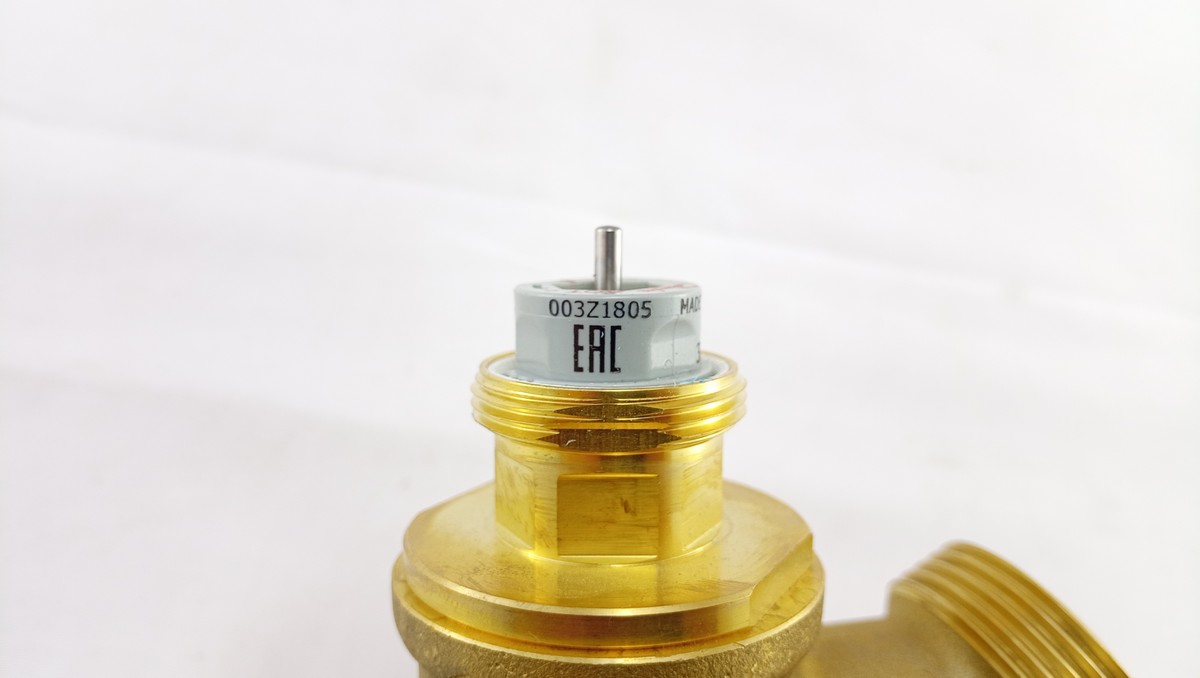

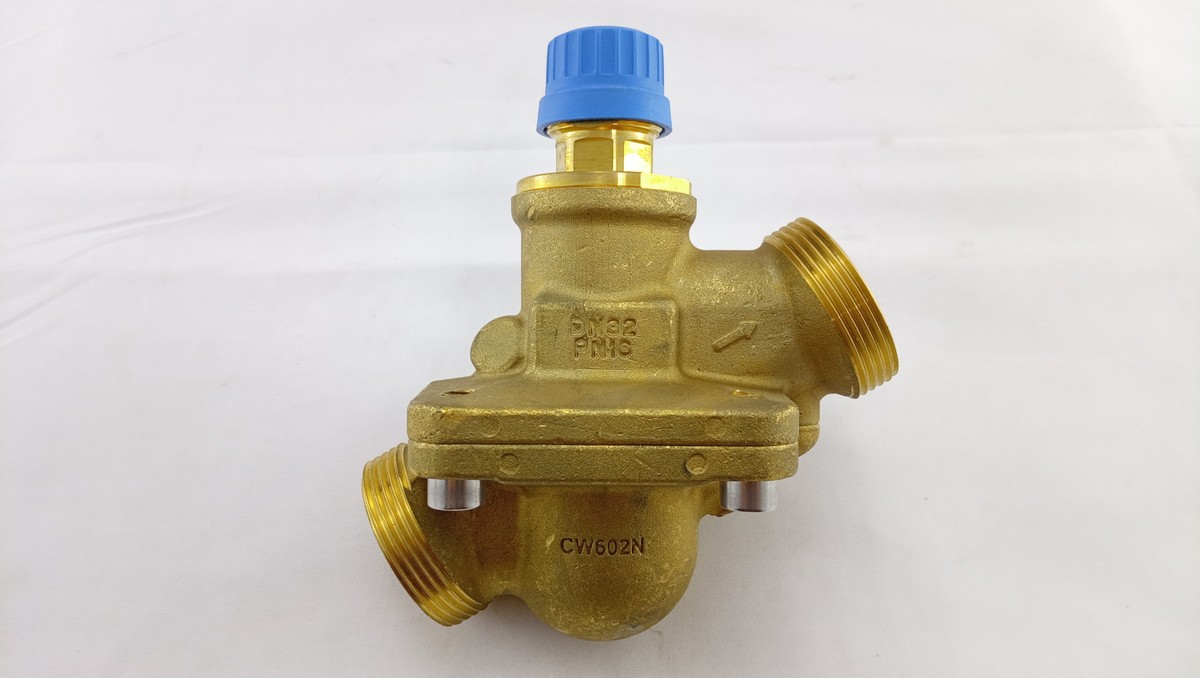

Danfoss 003Z1805 - AQT клапан DN 32, без изм. нип

Назначение изделия:
Клапан балансировочный типа AQT (далее – AQT) – автоматический балансировочный клапан, стабилизатор расхода. Основные области применения: ограничение и стабилизация расхода в системах с постоянными гидравлическими характеристиками, например в однотрубных стояках систем отопления или в системах холодоснабжения установок кондиционирования воздуха. Настройка клапана на ограничение максимального расхода предельно проста, не требует специальных инструментов и высококвалифицированного персонала. При установке на AQT электрического или термогидравлического привода к функции автоматического ограничителя расхода добавляется функция регулирующего клапана. Основные области применения: автоматическое регулирование температуры в системах вентиляции и кондиционирования воздуха. За счет встроенного регулятора перепада давлений, который поддерживает постоянный перепад на регулирующем клапане вне зависимости от колебаний давления в трубопроводной сети, достигается стабильность регулирования во всем диапазоне загрузок системы. Клапан предельно компактен и прекрасно отвечает высоким требованиям современных систем обеспечения микроклимата.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения

Комплектность:
В комплект поставки входит:- клапан AQT; - инструкция по монтажу; - паспорт (предоставляется по запросу в электронном виде); - руководство по эксплуатации (предоставляется по запросу в электронном виде)

• Номинальный диаметр (DN), мм    32
• Номинальное давление (PN), бар    16
• Корпус    Латунь (CuZn40Pb2 – CW 617N)
• Температура рабочей среды, °С    120
• Рабочая среда    Вода и водные растворы гликолей для систем отопления и охлаждения
• Максимально допустимый перепад давлений, бар    4
• H2, мм    50
• H5, мм    166
• Минимальный перепад требуемый для работы клапана, бар    0.2
• Диапазон настройки расхода, %    20-110
• Мембрана и уплотнения    EPDM
• Номинальный расход при настройке 100%, м?/ч    45325
• Максимальный расход, м^3/ч    19054
• Конус регулятора перепада давлений    W.Nr. 1.4305
• L?, мм    130
• H3, мм    128
• H4, мм    136
• L2, мм    90
• L3, мм    79
• b    G 1 1/2
• L4, мм    142
• L5, мм    154
• L6, мм    160
• L7, мм    167
• H1    93
• H6, мм    164
