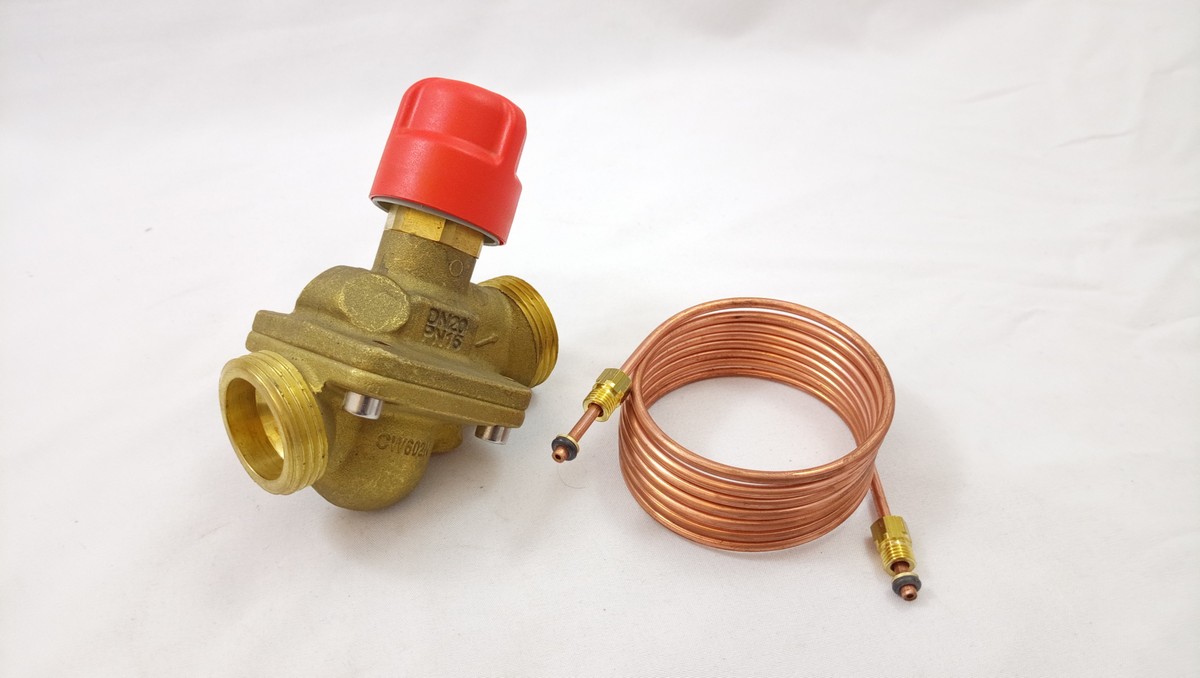

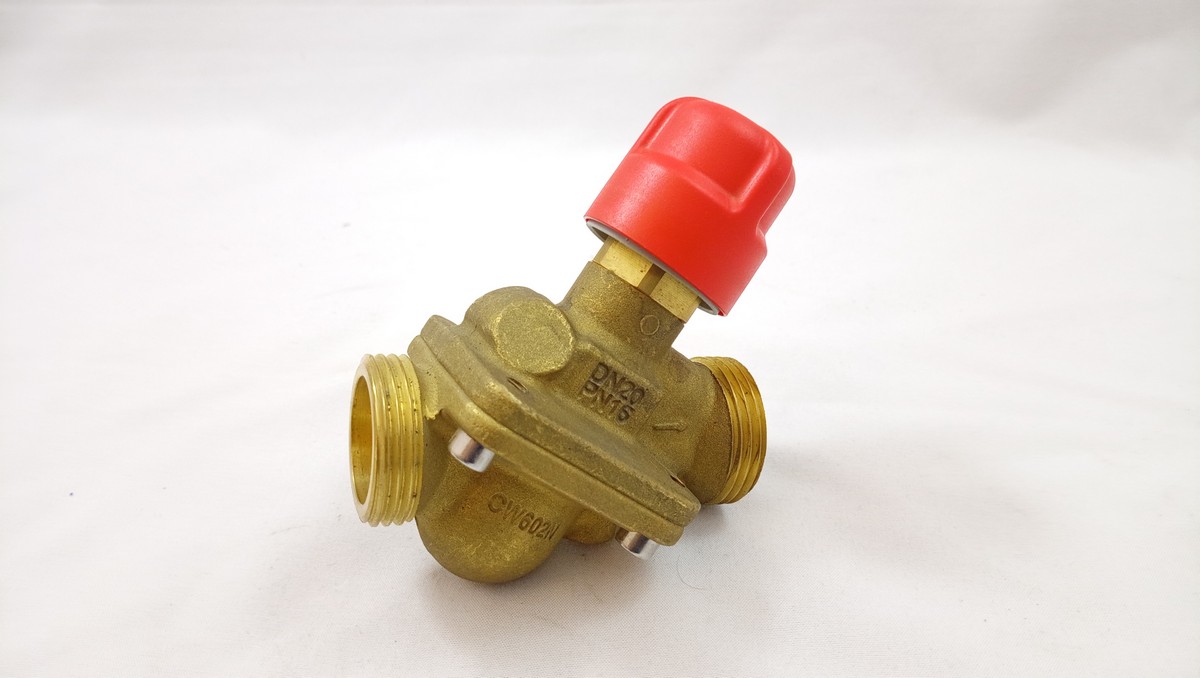

Danfoss 003Z1403 - AB-PM Автоматический комбинированный балансировочный клапан-регулятор перепада давлений Ду 20

Назначение изделия:
Клапаны балансировочные типа AB-PM (далее клапан AB-PM) – регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки систем отопления при переменных расходах проходящего через него теплоносителя в диапазоне от 0 до 100%.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Клапаны AB-PM, имея компактные габаритные размеры, обладает тремя функциональными возможностями: - поддерживать постоянный перепад давлений; - ограничивать предельный расход теплоносителя; - изменять в двухпозиционном режиме расход теплоносителя при установке на клапан термоэлектропривода (зонное управление)

Комплектность:
В комплект поставки входит:- клапан AB-PM; - инструкция; - паспорт (предоставляется по запросу в электронном виде) - руководство по эксплуатации (предоставляется по запросу в электронном виде)

• Тип присоединения к трубопроводу    Внешняя резьба ISO 228/1
• Герметичность затвора (объем протечки / класс герметичности)    Нет видимой протечки в соответствии с ISO 5208
• Номинальный диаметр (DN), мм    20
• Номинальное давление (PN), бар    16
• Корпус    DZR латунь
• Температура рабочей среды, °С    120
• Рабочая среда    Вода и водные растворы гликолей для систем отопления и охлаждения
• Максимально допустимый перепад давлений, бар    4
• H2, мм    33
• H?, мм    81
• Резьба штуцеров для присоединения к трубопроводу, дюймы    G 1 A
• Минимальный перепад требуемый для работы клапана, бар    0.18
• Конус регулятора перепада давлений    Нержавеющая сталь
• L?, мм    82
• H3, мм    105
• Конус клапана    Латунь
• Диапазон настроки ?P, бар    0,05-0,15
• L2, мм    56
• b    G 1
