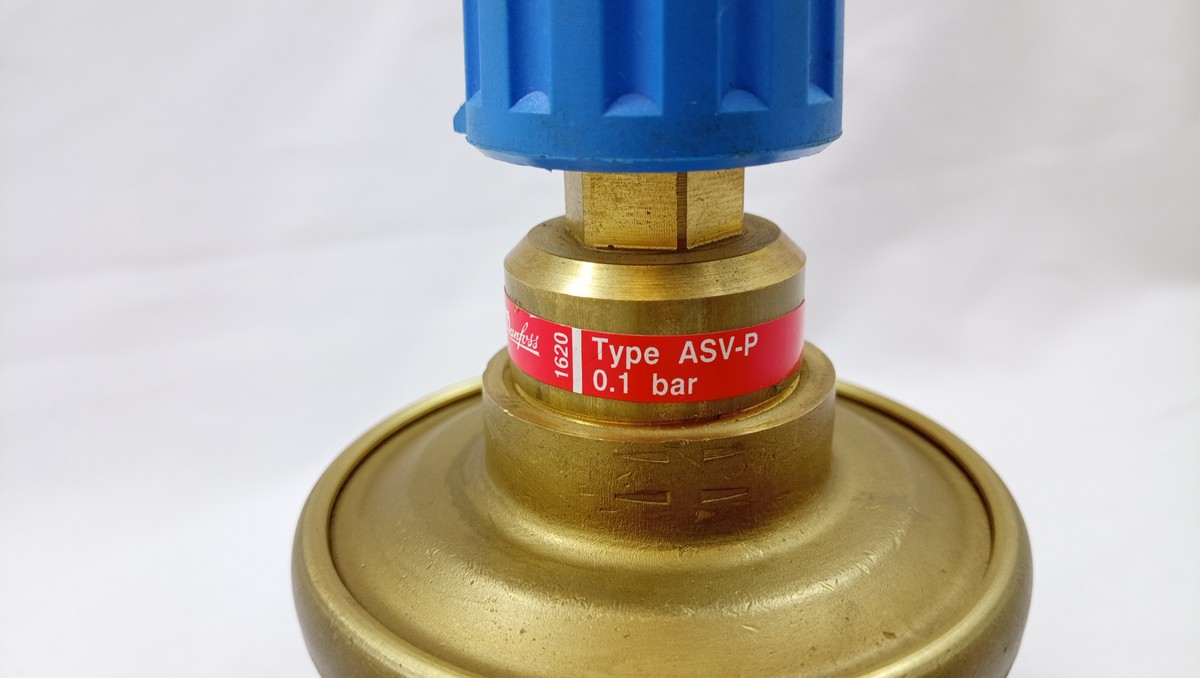

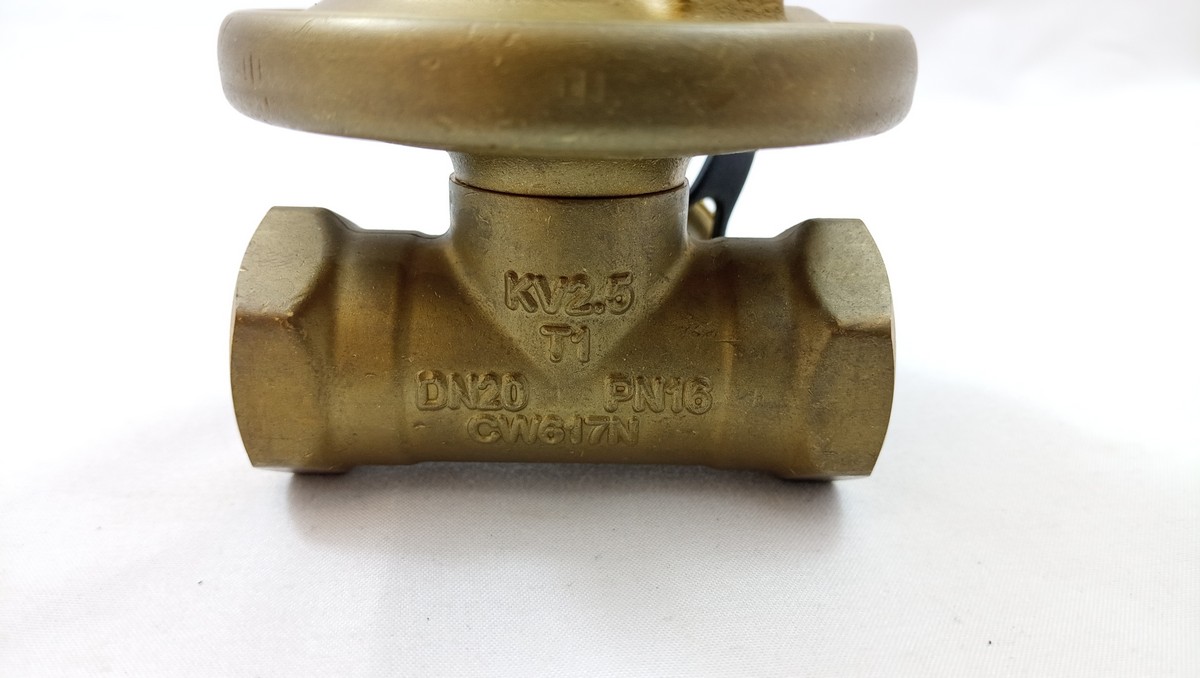

Danfoss 003L7622 - Клапан балансир. ASV-P Ду 20 Внутренняя резьба

Назначение изделия:
Рис. 1Клапаны балансировочные типа ASV-P (далее – клапан ASV-P) - регуляторы постоянства перепада давлений, предназначенные для гидравлической балансировки трубопроводных систем тепло- и холодоснабжения при переменных расходах проходящей через них среды в диапазоне от 0 до 100% (Рис.1). Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. С использованием клапанов ASV-P отпадает необходимость в сложной и продолжительной гидравлической наладке систем. Динамическая балансировка системы во всех режимах её работы позволяет улучшить комфорт в обслуживаемых помещениях и оптимизировать энергопотребление системы

Комплектность:
В комплект поставки входит:- клапан ASV-P; - импульсная трубка; - изоляционная скорлупа; - инструкция; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронном виде)

• Тип присоединения к трубопроводу    Внутренняя резьба ISO 7/1
• Климатическое исполнение    Категория 3 по ГОСТ 15150-69
• Пропускная способность Kvs, м?/ч    45414
• Номинальный диаметр (DN), мм    20
• Номинальное давление (PN), бар    16
• Корпус    Латунь
• Температура рабочей среды, °С    120
• Рабочая среда    Вода и водные растворы гликолей для систем отопления и охлаждения
• Максимально допустимый перепад давлений, бар    45413
• H2, мм    18
• H?, мм    103
• Резьба штуцеров для присоединения к трубопроводу, дюймы    Rp 3/4
• Минимальный перепад требуемый для работы клапана, бар    0.1
• Мембрана и уплотнения    EPDM
• L?, мм    75
• Пружина клапана    Нержавеющаа сталь
• Конус клапана    DZR латунь
• Диапазон настроки ?P, бар    0.1
• D2, мм    76
• D1, мм    35
• L2, мм    136
• L3, мм    159
• S    32
• a    Rp 3/4
• b    G 1 A
• c    G 3/4 A
