Установка канализационная Grundfos Sololift2 WC-1

Насос SOLOLIFT2  WC-1 (Сололифт2 WC-1)

Канализационный насос Grundfos SOLOLIFT2  WC-1 с режущим механизмом (измельчителем).

Что можно подключить: напольный унитаз с горизонтальным выходом + умывальник (раковина) или писсуар.

Насос имеет два подсоединительных входа (основной и один дополнительный). Основной вход служит для подключения к напольному унитазу с прямым (горизонтальным) выпуском, дополнительный - для подсоединения умывальника (раковины) или писсуара. Таким образом его можно расположить прямо за унитазом.

За счет наличия прочного режущего механизма и мощного двигателя, насос Sololift2  WC-1 может без труда измельчать фекальные воды, содержащие туалетную бумагу, волокнистые включения и даже случайно попавшие предметы личной гигиены. Но все-таки смывать в унитаз предметы гигиены - не рекомендуется.

Максимальная температура перекачиваемой жидкости - +50°C.

Основные технические характеристики Sololift2  WC-1:

• Мощность - 620 Вт.
• Расход (максимальный) - 149 л/мин.;
• Напор (максимальный) - 8,5 м;
• Емкость резервуара - 9 литров;
• Предельные уровни жидкости над дном резервуара для пуска/остановки - 72 / 52 мм;
• Температура перекачиваемой жидкости (максимальная) - +50 °C;
• Температура окружающей среды - от +5 °C  до +35 °C;
• Частота вращения - 2800 об/мин.;
• Напряжение / частота - 1 x 220-240 В -10%/+ 6% / 50 Гц;
• Номинальный ток - 3 А;
• Коэффициент мощности (cos ?) -  0,87 / 0,92;
• Класс изоляции - F
• Класс защиты - IP 44
• Кабель питания - 1,2 м, (сечение - 0,75 кв.мм);
• Рабочий цикл - S3 - 50 % - 1 мин. (30 сек. - вкл.; 30 сек. - выкл.);

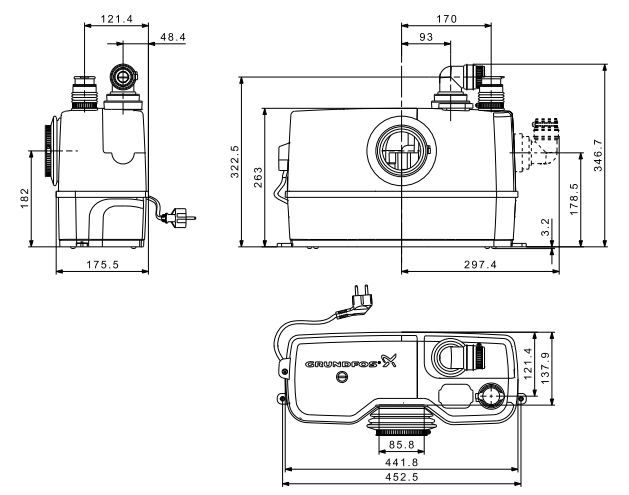

• Габариты (ДxВxШ) - 452 x 263 x 176 мм;
• Масса (нетто) - 7,3 кг.

Насос WC-1 - насосная установка цикличной работы. Он автоматически включается, когда уровень жидкости над дном внутренней емкости достигает уровня пуска (72 мм), и выключается, когда уровень сточной воды падает до уровня остановки (52 мм).

Для подсоединения напорного (нагнетательного) трубопровода в насосе Сололифт 2 WC-1 используется переходник. Он поворачивается на 360° и может быть установлен горизонтально или вертикально.

Монтаж выполняется довольно легко с использование гибких подводок и переходников к трубам практически любого диаметра.

Следует отметить, что этот канализационный насос пришел на замену моделям насосов Sololift+ WC  и Sololift+ WC-1.



Варианты расположения напорного патрубка

В насосе WC-1 реализованы удобные варианты размещения напорного Г-образного патрубка. При монтаже его можно расположить на верхней части корпуса или сбоку. При этом патрубок можно поворачивать вокруг своей оси на 360°.

Особенности конструкции канализационного насоса Sololift2 WC-1

1. Профессиональный мощный режущий механизм. Легко справляется с предметами женской гигиены и т.п. Насос оснащён клапаном для автоматического отведения воздуха, что обеспечивает стабильный пуск.

2. Мощный электродвигатель со специальной обмоткой, обеспечивающей повышенный крутящий момент, и защитой двигателя посредством термовыключателя с автоматическим перезапуском. Три уплотнения вала и дополнительная шевронная манжета гарантируют длительный срок службы.

3. Вентиляционный клапан с угольным фильтром и защитой от перелива. Возможность подсоединить к насосу вентиляционную трубу.

4. Герметичный резервуар. Он выдерживает избыточное давление от подводящего трубопровода до 2,5 м водяного столба.

5. Доступ к составным частям. Конструкция с сухим электродвигателем для простого и чистого обслуживания.

6. Компактный узел - насос, двигатель и контроллер. Составляющие части легко демонтируется для техобслуживания и замены. Нет необходимости отсоединять резервуар насоса и трубы.

7. Саморегулирующаяся автоматическая трубная муфта. Облегчает сборку.

8. Винты. Все основные винты являются невыпадающими, что практично.

9. Разблокировка. Ручная разблокировка выполняется снаружи с помощью отвёртки (крышку снимать не нужно). Снимите заглушку на крышке, вставьте отвёртку и поверните вал.

10. Подсоединение слива. При подсоединении сливного шланга возможно выполнить дополнительный слив из резервуара.

11. Реле давления. Расположено снаружи резервуара, т.е. в сточной воде нет никаких подвижных деталей.

13. Всасывающий патрубок (находится сверху на корпусе).

14. Напорный (нагнетающий) патрубок. Поворачивается на 360°. Переходник со встроенным обратным клапаном позволяет выбирать направление нагнетания (вертикальное или горизонтальное).

15. Опоры для крепления канализационного насоса к полу.

16. Паз для устройства аварийной сигнализации (маленькая печатная плата с зуммером вставляется прямо в паз, никаких дополнительных проводов не требуется).

Доп. Описание

{ "content": [ { "widgetName": "raShowcase", "type": "billboard", "blocks": [ { "imgLink": "", "img": { "src": "https://cdn1.e.ru/s3/multimedia-g/wc1200/6142422352.jpg", "srcMobile": "https://cdn1.e.ru/s3/multimedia-g/wc1200/6142422352.jpg", "alt": "Текстовое описание изображения", "width": 810, "height": 925, "widthMobile": 810, "heightMobile": 925 }, "title": { "content": [ "SOLOLIFT2 WC-1" ], "size": "size4", "align": "left", "color": "color1" }, "text": { "size": "size2", "align": "left", "color": "color1", "content": [ "Sololift2 WC-1 - малогабаритная, полностью укомплектованная и готовая к монтажу канализационная насосная установка для перекачивания хозяйственно-бытовых сточных вод от тех помещений в частных домах, от которых сточные воды нельзя направить в канализацию самотеком. Sololift2 WC-1 подходит для перекачивания сточных вод от туалетов, в которых содержится туалетная бумага и фекалии, а также за счет дополнительного соединения на крышке, подключения, например, умывальника. Перекачивание жидкостей, в которых содержатся другие включения, может привести к отказам и ограничению сервисной гарантии. Sololift2 WC-1 обычно используется для откачки воды от: туалетов и умывальников в полуподвальных помещениях ниже уровня канализации, или от помещений, от которых в связи с ремонтом или модернизацией существующих зданий, когда месторасположение может быть на удалении от главного канализационного стояка настолько, что нельзя установить естественный уклон." ] } } ] } ], "version": 0.3 }

Комплектация

Комплект поставки : Встроенный вентиляционный клапан с угольным фильтром улучшенного качества и с защитой от перелива. Встроенный обратный клапан - 1 шт. Колено 90° DN 40/32-40 - 1 шт. Патрубки переходные - D 18/22 (1 шт.), D 20/25 (1 шт.), D 25/28 (1 шт.). Патрубок телескопический DN 40/32-40 - 1 шт. Заглушка для крышки - 1 шт. Хомуты - d 32-50 мм (3 шт.), d 90-110 мм (1 шт.). Крепление к полу - 2 шт. с саморезами и дюбелями.

Страна-изготовитель

Сербия

• Страна-производитель   Сербия
